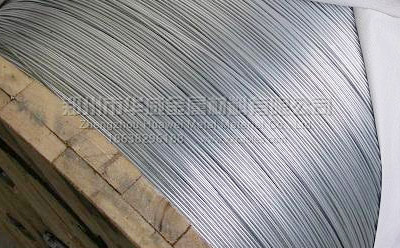

铝包钢丝
产品名称：铝包钢丝
点击次数：
摘要：
铝包钢丝是电工铝杆经挤压包覆在特殊的钢丝外面，经过双金属拉丝机拉拔成需要的直径，主要用来生产电力用铝包钢绞线，常用导电率有14AC,20AC(20.3AC),30AC,35AC,40AC。
铝包钢丝的参数和性能：
铝包钢丝是指由一根圆钢芯外包一层均勻连续的铝层构成的圆线。
铝包钢丝直径：
在同一截面且互相垂直的方向上二次测量值的平均值。
铝包钢丝等级：
铝包钢线定义为“LB1”、“LB2”、“LB3”和“LB4”等级，其相应的导电率为20.3%，27%，30%和40% IACS。
铝包钢丝型式：
LB1等级铝包钢线按其抗拉强度性能分为A和B两种型式。
铝包钢丝结构：
铝包钢线基体金属应是钢，由平炉、电炉或氧气顶吹过程生产的钢。其成份应使成品铝包钢线具有符合本标准规定的性能和特性。包层用铝的纯度小为99. 5% ,其质量应足以满足本标准规定的厚度和电阻要求。
铝包钢丝外观
铝包钢丝应光洁，并且不得有可能影响产品性能的所有缺陷,如裂纹、粗糙、划痕和杂质等。
铝包钢线密度
为了计算铝包钢线的标称质量，其密度见下表。
铝包钢线标称密度表
| 等级 | 型式 | 20℃时标称密度g/cm² |
| LB1 | A | 6.59 |
| B | 6.53 | |
| LB2 | — | 5.91 |
| LB3 | — | 5. 61 |
| LB4 | — | 4. 64 |
铝包钢丝标称直径的偏差
铝包钢线直径与标称直径之差应不大于下表规定的数值。
铝包钢线直径偏差表
| 标称直径 | 偏 差 |
| 2. 67 mm及以上 | ± 1_5% |
| 2. 67 mm以下 | ± 0. 04 mm |
小铝层厚度
铝包钢线在任一处的小铝层厚度应符合下表规定的要求。
小铝层厚度
| 等 级 | 小铝层厚度 |
| LB1 | 标称直径1. 80 mm以下,8%铝包钢线标称半径 标称直径1. 80 mm及以上,10%铝包铜线标称半径 |
| LB2 | 14%铝包钢线标称半径 |
| LB3 | 15%铝包钢线标称半径 |
| LB4 | 25%铝包钢线标称半径 |
抗拉强度
铝包钢线的抗拉强度应符合表4规定的要求_根据抗拉强度计算单根铝包钢线拉断力时，应使用成品线的实测直径。
铝包钢线的抗拉强度和电阻率要求(绞合前)
| 等级 | 型式 | 标称直径d mm | 抗拉强度 小值 MPa | 1%伸长时的应力 小值 MPa | 20℃时的电阻率 值 nΩ•m |
| 1.24<d≤3.25 | 1 340 | 1 200 | |||
| 3.25<d≤3.45 | 1 310 | 1 180 | |||
| 3.45<d≤3.65 | 1 270 | 1 140 | |||
| 3.65<d≤3.95 | 1 250 | 1 100 | |||
| A | 3.95<d≤4.10 | 1 210 | 1 100 | 84.80 | |
| LB1 | 4.10<d≤4.40 | 1 180 | 1 070 | (对应于20. 3% IACS导电率） | |
| 4.40<d≤4.60 | 1 140 | 1 030 | |||
| 4.60<d≤4.75 | 1 100 | 1 000 | |||
| 4.75<d≤5.50 | 1 070 | 1 000 | |||
| B | 1.24<^<5. 50 | 1 320 | 1 100 | ||
| LB2 | — | 2.50<d≤5.00 | 1 080 | 800 | 63. 86(对应于27% IACS导电率） |
| LB3 | 一 | 2.50<d≤5.00 | 880 | 650 | 57. 47(对应于30% IACS导电率） |
| LB4 | — | 2.50<d≤5.00 | 680 | 500 | 43.10^：对应于40% IACS导电率） |
伸长率
铝包钢线应符合断裂后伸长率不小于1%或断裂时总的伸长率不小于1.5%的要求。标距均为 250 mm。在断裂后无负荷条件下或断裂时使用合适的引伸仪进行测量。 除非供需双方在订货时另有协议,生产厂可任意选择测量方法。 应只采用6. 3. 2规定的两个试验方法中的一个进行试验。
电阻率
铝包钢线20℃时的电阻率应符合表4规定的要求。
扭转试验
在100倍标称直径的长度上,铝包钢线应能经受不少于20次的扭转而不断裂。 试样扭转断裂后，用肉眼或正常的矫正视力观察，铝层不应从钢芯上脱离
1%伸长时应力
铝包钢线应符合表4规定的1%伸长时的应力的要求。试验应在校直的未变形的铝包钢线上进行
接头
成品铝包钢线不应有任何类型的接头，拉制为成品线前的坯杆上允许有接头，接头设备和工艺应使含接头的成品线试样的抗拉强度不小于不含接头的成品线抗拉强度的 80%，并且大于表4规定的小值的90%。成品线内的接头部分不要求进行伸长率、扭转和1%伸长时的应力试验。
试验用试样应由制造厂从10%的成品线的各线段上截取。
如果是大批量的铝包钢线,并且制造厂能证明该批铝包钢线达到或超过规定性能要求时•则在供需 双方达成协议的情况下，试样数目可以减少保证对每批铝包钢线成品达到足够的监瀏水平。
