软铜绞线

产品类别:铜绞线
产品名称:软铜绞线
点击次数:
摘要:
软铜绞线采用较细的单丝,复绞结构采用高速笼绞机退扭绞合,股线结构有7股12股19股等,复绞结构有7股19股27股37股61股等。软铜绞线导电率高,柔软有弹性,常用做电连接线使用。软铜绞线最大截面可达800mm²。

软铜绞线的参数和性能:

软铜绞线采用多根较细的铜丝,用高速笼绞机退扭绞合,经过一次绞合或者多次复绞形成,股线结构有7股,12股,19股等,复绞结构有7股,19股,27股,37股,61股等,最大截面可达1000mm²。

合格的软铜绞线圆整顺直结构紧密,不散股,方便各种压接和挤塑加工。通常情况下单丝越细,最终成型的绞线越软。

软铜绞线常用做电连接线,在国标中用“TJR”来表示,比如型号25平方的软铜绞线表示为“TJR25”,95平方的表示为“TJR95”。软铜绞线常用的型号还有“TJR4”、“TJR6”、“TJR8”、“TJR10”、“TJR25”、“TJR35”、“TJR95”、“TJR120”等。需要软铜绞线报价,标准,每米重量,价格,电流,导电率,规格,定额等信息,联系华威您将会得到一个满意的答案、

软铜绞线的优点:

软铜绞线具有优良的耐折弯性,不断股,不散股,日常使用或者工程施工简单方便。导电率特别高,又有韧性。柔软有弹性,可以弯曲。可用于电气装置,开关电器,电炉及蓄电池作连接线用等

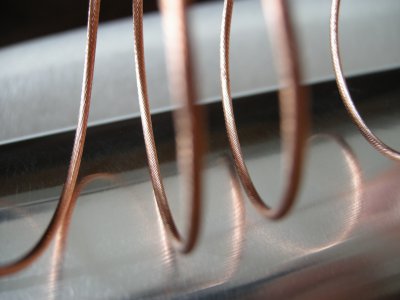

软铜绞线-弯曲

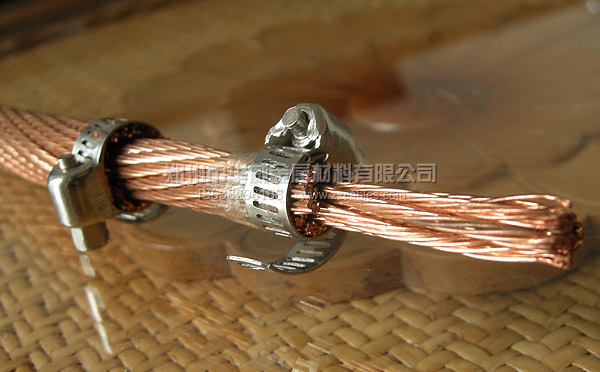

软铜绞线

华威金属材料有限公司是一个有20年生产经验的生产厂家。生产的软铜绞线单丝是采用99.99%高纯无氧紫铜杆经过拉丝机多次拉丝,具有阻抗小,电阻率小,正体性好等优点,实际应用中电流分布均匀,载流量大,耐折弯。

铜绞线在生产过程中经过退火处理,韧性好,耐折弯,产品完全符合GB/T 12970.1-2009的要求和欧盟CE标准,质量可靠,使用安全。采用铁木盘具包装,可以最大程度的减少运输过程中对裸铜绞线的伤害。

软铜绞线由于易折弯,载流量大等特性,是电气装备及电子电器或元件接线用的软连接线,也可替代铜母线使用,与硬铜绞线有明显的区别。

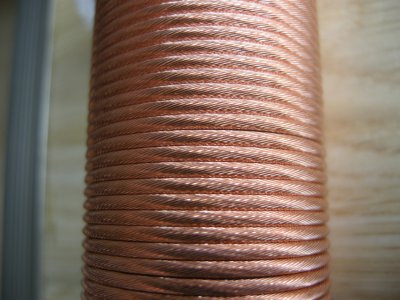

软铜绞线
软铜绞线

在铁路接触网工程中作为电连接线使用常用的型号有TJR-35mm²、TJR-95mm² 和TJR-120mm²等几种规格。

软铜绞线外层的绞向应为右向。除非供需双方另有协议,相邻层的绞向应相反,绞合应紧密整齐,不应有断股和缺股。

软铜绞线的技术标准:

节径比要求:

任一绞层的节径比,应不大于相邻内层的节径比。

接头

复绞线中的股线可整股钎焊或熔焊,但任何两个接头间的距离,应不小于1m,且应不影响绞线的外径和柔软性。

伸长率

绞后单线的平均伸长率应大于GB/T3953-2009、GB/T4910--2009所规定的绞前单线的伸长率减去5且至少应大于5

绞后任一单线的最小伸长率应大于GB/T3953-2009、GB/T4910--2009所规定的绞前单线的伸长率减去15且至少应大于5

软铜绞线采用的标准下载:

GB/T 12970.1-2009共有4部分,其中第三部分是软铜天线,第四部分是铜电刷线,与软铜绞线无关,这里不提供下载查看

软铜绞线的型号有:
TJR1-1型软铜绞线,截面积0.10-1000mm²,用于移动或半移动式电器设备(如开关,电热器等)连接线。
TJR2-2型软铜绞线,截面积2.5-63mm²,用于无线电设备内部连接线
TJR3-3型软铜绞线,截面积0.025-500mm²,用于要求较柔软的电气设备引出线接地线。
TJRX1-1型镀锡软铜绞线,截面积0.1-2.5mm²
TJRX2-2型镀锡软铜墙铁壁绞线,截面积2.5-63mm²
TJRX3-3型镀锡软铜绞线,截面积0.025-500mm²

TJRX代表的是镀锡软铜绞线

软铜绞线的详细参数表格,摘取自GB/T 12970.1-2009

标称截面mm2 计算截面mm2 结构 计算外径mm 20℃直流电阻,Ω/ km不大于 计算重量Kg/km
单线总数 股数×根数/单线标称直径/mm TJR 1
0.1 0.102 9 9/0.12 0.44 176 0.94
0.12 0.124 7 7/0.15 0.45 145 1.15
0.16 0.159 9 9/0.15 0.56 113 1.47
0.2 0.194 11 11/0.15 0.60 92.9 1.80
0.25 0.247 14 14/0.15 0.68 72.9 2.29
0.3 0.300 17 17/0.15 0.74 60.3 2.80
0.4 0.408 13 13/0.20 0.86 44.2 3.79
0.5 0.503 16 16/0.20 0.96 36.0 4.70
0.63 0.628 20 20/0.20 1.05 28.8 5.86
0.75 0.754 24 24/0.20 1.14 24.0 7.04
1.00 1.01 32 32/0.20 1.30 17.9 9.43
1.60 1.57 32 32/0.25 1.63 11.5 14.7
2.00 1.96 40 40/0.25 1.82 9.24 18.3
2.5 2.41 49 7×7/0.25 2.25 7.58 22.7
4.0 3.94 49 7×7/0.32 2.88 4.64 37.1
6.3 6.16 49 7×7/0.40 3.60 2.97 58.0
10 10.01 49 7×7/0.51 4.59 1.83 94.3
16 15.84 84 7×12/0.49 6.14 1.16 150
25 25.08 133 19×7/0.49 7.35 0.736 239
35 35.14 133 19×7/0.58 8.70 0.525 334
40 40.15 133 19×7/0.62 9.30 0.459 382
50 48.30 133 19×7/0.68 10.20 0.382 459
63 62.72 189 27×7/0.65 12.00 0.294 597
80 78.20 259 37×7/0.62 13.02 0.236 744
95 94.06 259 37×7/0.68 14.28 0.196 895
100 99.68 259 37×7/0.70 14.70 0.185 948
120 117.67 324 27×12/0.68 17.39 0.157 1119
125 124.69 324 27×12/0.70 17.90 0.148 1186
160 162.86 324 27×12/0.80 20.20 0.113 1549
185 183.85 324 27×12/0.85 21.74 0.100 1749
200 196.15 444 37×12/0.75 21.80 0.094 1866
250 251.95 444 37×12/0.85 24.72 0.0732 2397
315 310.58 703 37×19/0.75 26.25 0.0594 2954
400 398.92 703 37×19/0.85 29.75 0.0462 3795
500 498.30 703 37×19/0.95 33.25 0.037 4740
630 627.1 1159 61×19/0.83 37.35 0.0294 5965
800 804.3 1159 61×19/0.94 42.30 0.0229 7651
1000 1003.6 1159 61×19/1.05 47.25 0.0184 9547

软铜绞线相关文档推荐:

  1. 电工软铜绞线
  2. 软铜绞线技术参数
  3. 华威金属铜绞线

软铜绞线和硬铜绞线同属于裸铜绞线,但是用途不同,性能不同,这里有《怎样区分硬铜绞线和软铜绞线》的方法,仅供参考
