裸铜绞线
产品名称:裸铜绞线
点击次数:
摘要:
裸铜绞线是不带绝缘层的铜绞线,采用高纯无氧铜杆拉丝绞合而成,有电工软铜绞线和硬铜绞线两种形态,镀锡的软铜绞线和硬铜绞线也属于裸铜绞线
裸铜绞线的参数和性能:
裸铜绞线简单的说是用两根或者良多根细铜线绞在一起成麻绳一样的结构,不带绝缘皮和绝缘层的铜绞线。
裸铜线有硬铜绞线和软铜绞线两种类型(状态),在结构和用途上也有很大的区别。在一些特殊用途中还要求裸铜绞线进行镀锡,镀锡硬铜绞线和镀锡软铜绞线,镀锡之后使铜绞线耐腐蚀,更容易进行焊接。
软铜绞线和硬铜绞线的物理特性:
根据硬铜绞线与软铜绞线的不同特性,他们分别被用在不同领域。
硬铜绞线TJ由于其抗张力强比较结实,电阻小,导电性能好,所以常常被用于需要导电且在张力上要求比较高的地方,例如配电线以及建筑的导体,还有排雷击、输电的电缆方面。

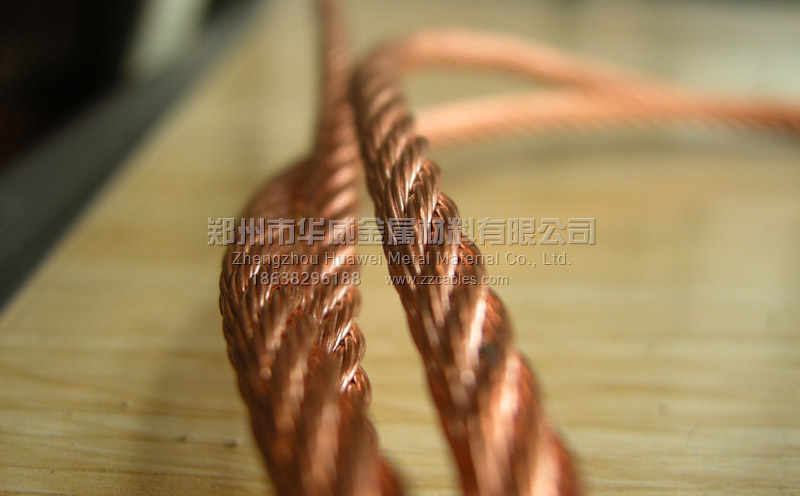

软铜绞线TJR通常比硬铜绞线细,其导电率特别高,又有韧性。我们常见到的是家用的电器导线,它还合用于电气机械上,做为电力线缆以及通信器材的导体。
硬铜绞线与软铜绞线在性能方面差别不是很多,没有使用经验的厂家很轻易会忽略其中的差距选错了会造成很大损失,因此一定要了解其性能了解哪一种更适合自己使用。
硬铜绞线抗张强度高,硬度高,它是有有铜拉伸冷加工而成。软铜绞线是在硬铜绞线的基础上通过加热除去其中残余而成的,相对于硬铜绞线比较柔软有弹性,可以弯曲。
裸铜线经常用于户内的简单电连接线或者可见的接地线。一般情况下,裸铜线不带漆包的,所以不会用于汽车电机(马达)里。
实验室里用的裸铜线,通常不能用铝线代替,主要是防腐和安全(电阻率小)考虑。
裸铜绞线本身是不加绝缘皮直接使用的导线,需要绝缘的地方不能使用了。
裸铜线和绝缘铜线的区别
绝缘铜线是有绝缘保护层的,可以低空、室内安装使用,而裸绞线没有绝缘保护层,是不能低空架设的,必须在野外高空架设
裸铜绞线的一些参数:

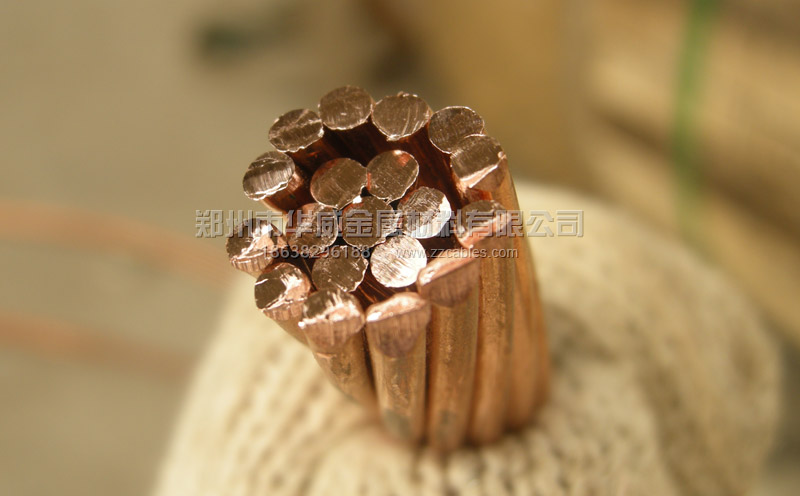

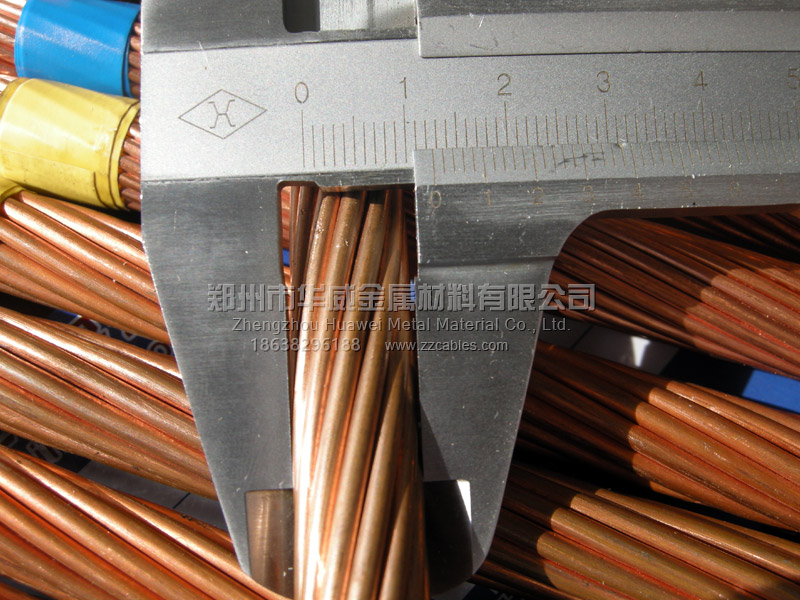

纯铜绞线高标准生产,纯度高,导电性能佳纯无氧铜,含铜量高达99.95%,电阻率0.017241,为同行业高标准,品质有保证。
裸铜绞线的包装:
铁木盘缠绕包装,加强运输保护,纯铜绞线运输过程不变形,有效保护纯铜绞线。
镀锡铜绞线,导电性能良好,与裸铜绞线相比,其耐蚀性、抗氧化性能更强,可大大延长弱电线缆的使用寿命。
裸铜绞线用途:
- 电力工业接地线;
- 电力传输和电话线路的架空线;
- 电气化铁路、轨道交通线路承力索及滑触线;
- 计算机局域网、接入网电缆、野外用电缆内导体材料。
裸硬铜绞线参数:
型号 | 载面积mm2 | 计算外径mm | 结构 | 单丝直径mm | 单丝 | 绞线(计算值) | |||||
标称 | 计算 | 抗拉强度MPa不小于 | 伸长率%不小于 | 拉断力Kn不小于 | 20℃直流电阻不小于Ω/km | 单位质量kg/km | |||||
绞前 | 绞后 | ||||||||||
JT | 16 | 5.10 | 1×7 | 1.70 | 1.14 | 143 | |||||
JT | 25 | 6.36 | 1×7 | 2.12 | 0.733 | 222 | |||||
JT | 35 | 7.50 | 1×7 | 2.50 | 0.527 | 309 | |||||
JT | 50 | 9.00 | 1×7 | 3.00 | 0.366 | 445 | |||||
JT | 70 | 65.81 | 10.5 | 1×19 | 2.10 | 439 | 417 | 0.7 | 27.45 | 0.275 | 599 |
JT | 95 | 93.27 | 12.5 | 1×19 | 2.50 | 435 | 413 | 0.8 | 38.54 | 0.194 | 849 |
JT | 120 | 116.99 | 14 | 1×19 | 2.80 | 432 | 410 | 0.9 | 48.01 | 0.155 | 1065 |
JT | 120 | 119.69 | 14.21 | 1×37 | 2.03 | 432 | 410 | 0.9 | 48.01 | 0.150 | 1092 |
JT | 150 | 148.07 | 15.8 | 1×19 | 3.15 | 428 | 407 | 1.0 | 60.21 | 0.122 | 1347 |
JT | 150 | 147.11 | 15.8 | 1×37 | 2.25 | 438 | 416 | 0.8 | 61.21 | 0.123 | 1342 |
JT | 185 | 17.50 | 1×37 | 2.50 | 0.0995 | 1650 | |||||
JT | 240 | 19.95 | 1×37 | 2.85 | 0.0766 | 2145 | |||||
JT | 300 | 22.05 | 1×37 | 3.15 | 0.0627 | 2620 | |||||
JT | 400 | 19.95 | 1×61 | 2.85 | 0.0465 | 3510 |
裸软铜绞线参数:
标称截面mm2 | 计算截面mm2 | 结构 | 计算外径mm | 20℃直流电阻,Ω/ km不大于 | 计算重量Kg/km | |
单线总数 | 股数×根数/单线标称直径/mm | TJR 1 | ||||
10 | 10.01 | 49 | 7×7/0.51 | 4.59 | 1.83 | 94.3 |
16 | 15.84 | 84 | 7×12/0.49 | 6.14 | 1.16 | 150 |
25 | 25.08 | 133 | 19×7/0.49 | 7.35 | 0.736 | 239 |
35 | 35.14 | 133 | 19×7/0.58 | 8.70 | 0.525 | 334 |
80 | 78.20 | 259 | 37×7/0.62 | 13.02 | 0.236 | 744 |
95 | 94.06 | 259 | 37×7/0.68 | 14.28 | 0.196 | 895 |
100 | 99.68 | 259 | 37×7/0.70 | 14.70 | 0.185 | 948 |
120 | 117.67 | 324 | 27×12/0.68 | 17.39 | 0.157 | 1119 |
125 | 124.69 | 324 | 27×12/0.70 | 17.90 | 0.148 | 1186 |
160 | 162.86 | 324 | 27×12/0.80 | 20.20 | 0.113 | 1549 |
185 | 183.85 | 324 | 27×12/0.85 | 21.74 | 0.100 | 1749 |
200 | 196.15 | 444 | 37×12/0.75 | 21.80 | 0.094 | 1866 |
250 | 251.95 | 444 | 37×12/0.85 | 24.72 | 0.0732 | 2397 |
315 | 310.58 | 703 | 37×19/0.75 | 26.25 | 0.0594 | 2954 |
400 | 398.92 | 703 | 37×19/0.85 | 29.75 | 0.0462 | 3795 |
500 | 498.30 | 703 | 37×19/0.95 | 33.25 | 0.037 | 4740 |
630 | 627.1 | 1159 | 61×19/0.83 | 37.35 | 0.0294 | 5965 |
800 | 804.3 | 1159 | 61×19/0.94 | 42.30 | 0.0229 | 7651 |
1000 | 1003.6 | 1159 | 61×19/1.05 | 47.25 | 0.0184 | 9547 |
裸硬铜绞线参考国家标准:
裸软铜绞线参考国家标准:
