镀锡铜绞线
产品类别：铜绞线
产品名称：镀锡铜绞线
点击次数：
摘要：

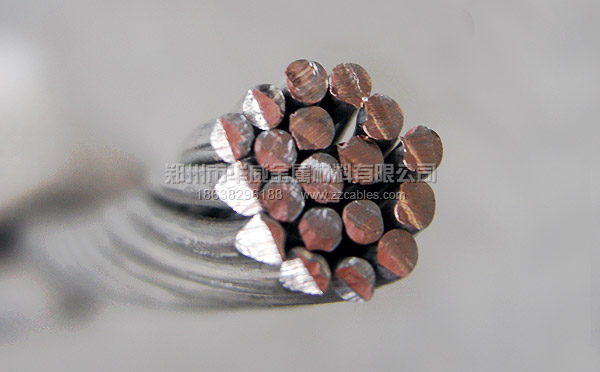

镀锡铜绞线用TJX或TJRX表示。是在裸铜绞线的单丝表层均匀的镀上一层锡，用于保护里面的铜不生锈，起到耐腐蚀，易焊接，抗氧化的作用。镀锡铜绞线也分软硬两种，分别叫做镀锡硬铜绞线和镀锡软铜绞线。铜绞线镀锡之后不影响绞线的导电率，抗拉强度等。
产品名称：镀锡铜绞线
点击次数：
摘要：
镀锡铜绞线用TJX或TJRX表示。是在裸铜绞线的单丝表层均匀的镀上一层锡，用于保护里面的铜不生锈，起到耐腐蚀，易焊接，抗氧化的作用。镀锡铜绞线也分软硬两种，分别叫做镀锡硬铜绞线和镀锡软铜绞线。铜绞线镀锡之后不影响绞线的导电率，抗拉强度等。
镀锡铜绞线的参数和性能：
镀锡铜绞线(硬及中硬)采用电解镀锡工艺生产的无氧铜杆为原料，采用多股同时拉丝并连续退火，镀层表面光滑连续，没有影响产品性能的任何缺陷。
镀锡铜丝/镀锡圆铜线的检验标准：
镀锡层应是连续的。经多硫化钠溶液试验后的试样表面应不变黑，或经过硫酸铵溶液试验后，试验溶液的色泽不深于标准比色溶液的色泽
镀锡铜绞线的表示方法：
按照国标要求，镀锡硬铜绞线用“TJX”表示，镀锡软铜绞线用“TJRX”表示。比如35平方的镀锡硬铜绞线表示为“TJX35”，50平方的镀锡软铜绞线表示为“TJRX50”。
镀锡软铜绞线
镀锡铜绞线优点：
- 镀锡铜导体有镀锡层保护，耐腐蚀，耐热，焊着性佳
- 外径不超差，高导电，性能符合多个标准
使用连拉连退工艺生产的镀锡唐教学多股绞合不跳丝、不散股，产品外观均匀、光泽美观，并具有耐蚀、耐热及焊著性特佳等工业特性，导体紧压严密，线束外径不超差，高导电性能等，镀锡铜绞线的各项性能均能达到DIN40500（德国工业标准）和ASTMB33（美国材料试验协会）的要求。
华威金属生产的镀锡铜绞线可以保证其锡层的连续性、附着性、厚度的统一性以及线的光亮度，线径、镀锡厚度、软硬度等，均可依客户之要求来指定
镀锡铜绞线作为优良的铜导体，也和普通裸铜绞线一样，分为镀锡软铜绞线和镀锡硬铜绞线两种，主要区别是在铜丝的外层电镀了一层锡层，起到耐腐蚀，抗氧化的作用。
铜导体镀锡 的作用是防止氧化、易于焊接、提高系统的相对可靠性，主要用在潮湿、需要焊接的信号线缆以及某些需要硫化的橡胶电缆中。 一般电力电缆、控制电缆并不需要导体镀锡。
但是铜导体镀锡的缺点是除了会增大成本外，也会增大导体的表面电阻，在集肤效应非常明显的高频电缆上限制使用。
镀锡硬铜绞线
镀锡硬铜线采用的是TB/T 3111-2005的技术标准
应用范围
- 海底电缆,核电电缆
- 汽车电子线导体
- 防雷接地水平地网
镀锡铜绞线的型号
| 型号 | 名称 |
| TXR | 镀锡软圆铜线 |
| TXRH | 可焊镀锡软圆铜线 |
镀锡圆铜线规格
| 型号 | 规格范围/mm |
| TXR | 0.05 - 4.00 |
| TXRH | 0.20 - 1.20 |
| 注：其他规格由供需双方协议决定。 | |
镀锡圆铜线标称直径及偏差
单位为毫米
| 标称直径d | 偏 差 |
| 0.050＜d≤0.125 | +0.006 -0.003 |
| 0.125＜d≤0.400 | +0.010 -0.004 |
| 0.400＜d≤4.00 | +2%d -1%d |
镀锡圆铜线伸长率
| 标称直径 | 伸长率(小值)/% |
| 0.05＜d≤0.09 | 6 |
| 0.09＜d≤0.25 | 12 |
| 0.25＜d≤0.50 | 15 |
| 0.50＜d≤2.00 | 20 |
| 2*00＜d≤4.00 | 25 |
镀锡圆铜线电阻率
| 标称直径d/mm | 电阻率P20(值)/(Ω • mm²/m> | |
| TXR | TXRH | |
| 0.05＜d≤0.09 | 0.018 51 | 0.018 51 |
| 0.09＜d≤0.25 | 0.018 02 | 0.018 31 |
| 0.25＜d≤0.50 | 0.017 70 | 0.017 93 |
| 0.50＜d≤4.00 | 0.017 60 | 0.017 75 |
TB/T 3111-2005技术参数
| 型号 | 载面积mm2 | 计算外径mm | 结构 | 单丝直径mm | 单丝 | 绞线(计算值) | ||
| 标称 | 计算 | 伸长率％不小于 | 20℃直流电阻不小于Ω/km | 单位质量kg/km | ||||
| JTX | 16 | 5.10 | 1×7 | 1.70 | 1.14 | 143 | ||
| JTX | 25 | 6.36 | 1×7 | 2.12 | 0.733 | 222 | ||
| JTX | 35 | 7.50 | 1×7 | 2.50 | 0.527 | 309 | ||
| JTX | 50 | 9.00 | 1×7 | 3.00 | 0.366 | 445 | ||
| JTX | 70 | 65.81 | 10.5 | 1×19 | 2.10 | 0.7 | 0.275 | 599 |
| JTX | 95 | 93.27 | 12.5 | 1×19 | 2.50 | 0.8 | 0.194 | 849 |
| JTX | 120 | 116.99 | 14 | 1×19 | 2.80 | 0.9 | 0.155 | 1065 |
| JTX | 120 | 119.69 | 14.21 | 1×37 | 2.03 | 0.9 | 0.150 | 1092 |
| JTX | 150 | 148.07 | 15.8 | 1×19 | 3.15 | 1.0 | 0.122 | 1347 |
| JTX | 150 | 147.11 | 15.8 | 1×37 | 2.25 | 0.8 | 0.123 | 1342 |
| JTX | 185 | 17.50 | 1×37 | 2.50 | 0.0995 | 1650 | ||
| JTX | 240 | 19.95 | 1×37 | 2.85 | 0.0766 | 2145 | ||
| JTX | 300 | 22.05 | 1×37 | 3.15 | 0.0627 | 2620 | ||
| JTX | 400 | 19.95 | 1×61 | 2.85 | 0.0465 | 3510 | ||
镀锡硬铜绞线参考的标准下载：
