镀锡软铜绞线
产品类别:铜绞线
产品名称:镀锡软铜绞线
点击次数:
摘要:
镀锡软铜绞线全部采用绞合工艺,全部由200型高速管绞绞合,有7股和19股两种镀锡软铜绞线结构形式,常用的镀锡软铜绞线丝径0.4mm-1.2mm,镀锡软铜绞线成品顺直,适合高速挤塑生产线使用。
产品名称:镀锡软铜绞线
点击次数:
摘要:
镀锡软铜绞线全部采用绞合工艺,全部由200型高速管绞绞合,有7股和19股两种镀锡软铜绞线结构形式,常用的镀锡软铜绞线丝径0.4mm-1.2mm,镀锡软铜绞线成品顺直,适合高速挤塑生产线使用。
镀锡软铜绞线的参数和性能:
镀锡软铜绞线采用高纯无氧铜杆,通过电解镀锡工艺,再经过拉丝机拉成镀锡铜丝,由笼绞机单词绞合或多次复绞而成,镀锡铜绞线常用在飞机,汽车,轮船中的电子电器连接,也经常用在海底电缆,电站电缆等。镀锡软铜线通常为复绞结构,即镀锡软铜复绞线。
镀锡软铜线优点:
软铜镀锡绞线具有耐高温、弯曲性高、寿命长、耐水性强、高强度、导电性强等优良特性。

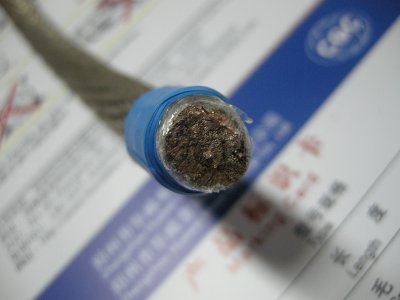

镀锡软铜绞线截面
镀锡软铜绞线表示方法:
按照国标要求,可以表示为:“TJRX”,比如120平方的镀锡软铜绞线表示为“TJRX-120”
由于镀锡软铜绞线和普通裸软铜绞线相比原料多了一道镀锡的工艺,所以此种绞线的价格会高于软铜绞线。需要了解此类线材的报价,参考标准,用途,单位重量,导电率等详细信息,请咨询专业的华威金属。
为什么要用镀锡铜线:
软铜绞线镀锡能防止铜丝之间暴露在空气中而被氧化形成一层膜——铜绿!化学式CU2(OH)2CO3。而铜绿的导电性很差,会增加铜绞线的电阻!
华威金属生产的镀锡铜丝在拉制过程中采用微电脑控制,可以保证其锡层的连续性、附着性、厚度的统一性以及线的光亮度。
镀锡软铜绞线和镀锡硬铜绞线、硬铜绞线、软铜绞线同属于裸铜绞线,不含PVC等材质的包覆,在通电使用过程中不要触及到裸铜线表面,以防触电。
镀锡软铜绞线参数
标称截面mm2 | 计算截面mm2 | 结构 | 计算外径mm | 20℃直流电阻,Ω/ km不大于 | 计算重量Kg/km | |
单线总数 | 股数×根数/单线标称直径,mm | TJRX 1 | ||||
0.1 | 0.102 | 9 | 9/0.12 | 0.44 | 179 | 0.94 |
0.12 | 0.124 | 7 | 7/0.15 | 0.45 | 147 | 1.15 |
0.16 | 0.159 | 9 | 9/0.15 | 0.56 | 115 | 1.47 |
0.2 | 0.194 | 11 | 11/0.15 | 0.60 | 94.4 | 1.80 |
0.25 | 0.247 | 14 | 14/0.15 | 0.68 | 74.1 | 2.29 |
0.3 | 0.300 | 17 | 17/0.15 | 0.74 | 61.3 | 2.80 |
0.4 | 0.408 | 13 | 13/0.20 | 0.86 | 44.9 | 3.79 |
0.5 | 0.503 | 16 | 16/0.20 | 0.96 | 36.6 | 4.70 |
0.63 | 0.628 | 20 | 20/0.20 | 1.05 | 29.3 | 5.86 |
0.75 | 0.754 | 24 | 24/0.20 | 1.14 | 24.4 | 7.04 |
1.00 | 1.01 | 32 | 32/0.20 | 1.30 | 18.2 | 9.43 |
1.60 | 1.57 | 32 | 32/0.25 | 1.63 | 11.7 | 14.7 |
2.00 | 1.96 | 40 | 40/0.25 | 1.82 | 9.39 | 18.3 |
2.5 | 2.41 | 49 | 7×7/0.25 | 2.25 | 7.92 | 22.7 |
4.0 | 3.94 | 49 | 7×7/0.32 | 2.88 | 4.73 | 37.1 |
6.3 | 6.16 | 49 | 7×7/0.40 | 3.60 | 3.03 | 58.0 |
10 | 10.01 | 49 | 7×7/0.51 | 4.59 | 1.87 | 94.3 |
16 | 15.84 | 84 | 7×12/0.49 | 6.14 | 1.18 | 150 |
25 | 25.08 | 133 | 19×7/0.49 | 7.35 | 0.7492 | 239 |
35 | 35.14 | 133 | 19×7/0.58 | 8.70 | 0.5345 | 334 |
40 | 40.15 | 133 | 19×7/0.62 | 9.30 | 0.4673 | 382 |
50 | 48.30 | 133 | 19×7/0.68 | 10.20 | 0.3889 | 459 |
63 | 62.72 | 189 | 27×7/0.65 | 12.00 | 0.2993 | 597 |
80 | 78.20 | 259 | 37×7/0.62 | 13.02 | 0.2402 | 744 |
95 | 94.06 | 259 | 37×7/0.68 | 14.28 | 0.1995 | 895 |
100 | 99.68 | 259 | 37×7/0.70 | 14.70 | 0.1883 | 948 |
120 | 117.67 | 324 | 27×12/0.68 | 17.39 | 0.1598 | 1119 |
125 | 124.69 | 324 | 27×12/0.70 | 17.90 | 0.1507 | 1186 |
160 | 162.86 | 324 | 27×12/0.80 | 20.20 | 0.1150 | 1549 |
185 | 183.85 | 324 | 27×12/0.85 | 21.74 | 0.1018 | 1749 |
200 | 196.15 | 444 | 37×12/0.75 | 21.80 | 0.0957 | 1866 |
250 | 251.95 | 444 | 37×12/0.85 | 24.72 | 0.0745 | 2397 |
315 | 310.58 | 703 | 37×19/0.75 | 26.25 | 0.0605 | 2954 |
400 | 398.92 | 703 | 37×19/0.85 | 29.75 | 0.0470 | 3795 |
500 | 498.30 | 703 | 37×19/0.95 | 33.25 | 0.0377 | 4740 |
630 | 627.1 | 1159 | 61×19/0.83 | 37.35 | 0.0299 | 5965 |
800 | 804.3 | 1159 | 61×19/0.94 | 42.30 | 0.0233 | 7651 |
1000 | 1003.6 | 1159 | 61×19/1.05 | 47.25 | 0.0187 | 9547 |
镀锡铜绞线遵循的标准有:
