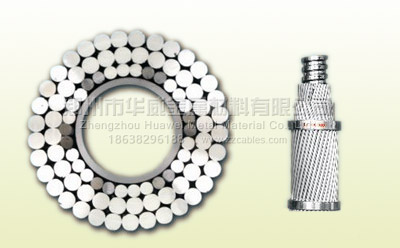

耐热扩径导线

产品类别:新型绞线产品
产品名称:耐热扩径导线
点击次数:
摘要:
耐热扩径导线又叫做支撑扩径耐热导线,耐热扩径绞线。耐热扩径导线主要用作电站电能引出的母线和远距离超高压线路电能的输送,华威公司产品与500KV国家级输电工程配套服务。

耐热扩径导线的参数和性能:

耐热扩径导线技术参数:

主要技术参数如下:

项目 单位 指标
结构 截面 铝合金线 mm 39/4.38+45/4.38
支撑铝管 mm 外径Φ52.5,壁厚2mm
铝合金线 mm2 1265
  支撑铝管 mm2 317
合计 mm2 1582
外径 mm 70.0
计算拉断力 kN 215
允许拉断力 kN 54
弹性模量 GPa 50±3
线胀系数 10ˉ6/℃ 22.2
计算重量 kg/km 4570
直流电阻(20℃) Ω/km 0.01900
载流量①(工作温度120℃) A 3112

① 计算载流条件:环境温度40℃,风速0.5m/s,日照强度1000W/㎡,辐射及吸热系数均为0.9。


耐热扩径导线性能参数

NRLH60、NRLH58等级的耐热铝合金线除符合下表规定外;其余要求均符合GB/T17048 —1997《架空绞线用硬铝线》规定。
耐热铝合金线的耐热性(强度残存率)为在230℃下,保温1小时后,在室温下,测定其极限抗拉强度,其值应不小于加热前极限抗拉强度的90%。

型   号 名称 20℃时最大直流电阻率(nΩm)
NRLH60 60%IACS耐热铝合金线 28.735
