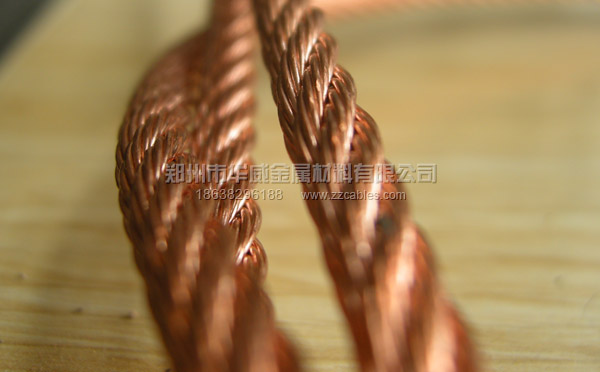

铜合金软绞线(软铜)
产品类别:电气化铁路接触网产品
产品名称:铜合金软绞线(软铜)
点击次数:
摘要:
铜合金软绞线:镁铜合金软绞线,镁铜吊铉线。铜合金软绞线全部采用绞合工艺,全部有200型高速管绞绞合,有7股和19股两种合金软铜绞线结构形式,可生产10平方300平方的合金软铜绞线
产品名称:铜合金软绞线(软铜)
点击次数:
摘要:
铜合金软绞线:镁铜合金软绞线,镁铜吊铉线。铜合金软绞线全部采用绞合工艺,全部有200型高速管绞绞合,有7股和19股两种合金软铜绞线结构形式,可生产10平方300平方的合金软铜绞线
铜合金软绞线(软铜)的参数和性能:
铜合金软绞线标准:
软铜绞线参照DIN43138-1980
标准截面 | 计算截面 | 单丝根数 | 直径 | 重量 | 抗拉强度 | 持续载流量 | |
单丝 | 绞线 | ||||||
mm2 | mm2 | mm | mm | kg/km | N/mm2 | A | |
16 | 16.3 | 49 | 0.50 | 5.9 | 152 | <300 | 155 |
25 | 26.1 | 133 | 0.60 | 7.5 | 246 | <300 | 205 |
35 | 37.6 | 133 | 0.70 | 9.0 | 353 | <300 | 255 |
50 | 51.2 | 133 | 0.70 | 10.5 | 482 | <300 | 310 |
70 | 72.7 | 189 | 0.70 | 13.0 | 685 | <300 | 370 |
95 | 99.7 | 259 | 0.70 | 14.7 | 935 | <300 | 460 |
120 | 118.5 | 336 | 0.67 | 16.4 | 1120 | <300 | 535 |
150 | 150.9 | 392 | 0.70 | 18.3 | 1420 | <300 | 625 |
185 | 185.1 | 525 | 0.67 | 20.4 | 1745 | <300 | 720 |
210 | 209.8 | 595 | 0.67 | 21.5 | 1980 | <300 | 780 |
240 | 245.2 | 637 | 0.70 | 23.1 | 2320 | <300 | 850 |
300 | 296.6 | 637 | 0.77 | 25.4 | 2800 | <300 | 970 |
注:铜合金软绞线(软铜)外层铰线方向必须为右向(z向)。
持续载流量条件为:频率60Hz,风速1m/s,环境温度40°C(德国),导体终温度为80℃。
其它设计:可按要求设计国际标准或满足客户特殊要求的产品。
