铜合金绞线
产品类别:电气化铁路接触网产品

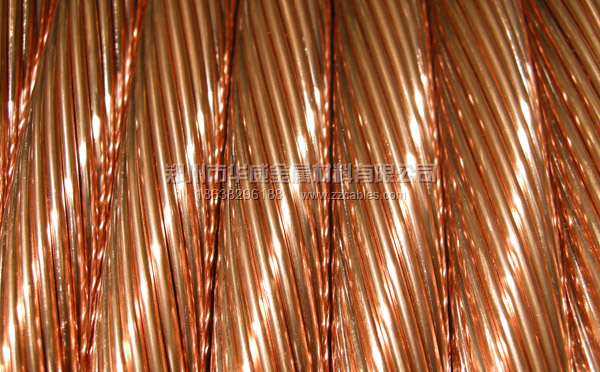

产品名称:铜合金绞线
点击次数:
摘要:
铜合金绞线用于电气化铁路接触网悬吊、定位接触线,按使用位置和线路等级、标准的不同而有不同的规格和结构。作用不同叫法也不同,如横向承力索、上部定位绳、锚接绳、弹性吊索等
产品名称:铜合金绞线
点击次数:
摘要:
铜合金绞线用于电气化铁路接触网悬吊、定位接触线,按使用位置和线路等级、标准的不同而有不同的规格和结构。作用不同叫法也不同,如横向承力索、上部定位绳、锚接绳、弹性吊索等
铜合金绞线的参数和性能:
铜及铜合金绞线主要用于电气化铁路接触网悬吊、定位接触线,按使用位置和线路等级、标准的不同而有不同的规格和结构。按它们在接触网悬挂中作用的不同而有不同的名称,例如承力索、辅助承力索、横向承力索、上部定位绳、下部定位绳、锚接绳、弹性吊索、吊弦等。
铜及铜镁合金絞线的尺寸及性能参数:
型 号 | 载面积mm2 | 计算外径 mm |
结构 | 单线直径 mm |
单 线 | 绞线(计算值) | |||||
抗拉强度MPa不小于 | 伸长率% 不小于 |
拉断力 Kn不小于 |
直流电阻20℃ Ω/km不小于 |
单位质量 kg/km |
|||||||
标称 | 计算 | 绞前 | 绞后 | ||||||||
JT | 70 | 65.81 | 10.5 | 1X19 | 2.10 | 439 | 417 | 0.7 | 27.45 | 0.275 | 599 |
95 | 93.27 | 12.50 | 1X19 | 2.50 | 435 | 413 | 0.8 | 38.54 | 0.194 | 849 | |
120 | 116.99 | 14 | 1X19 | 2.80 | 432 | 410 | 0.9 | 48.01 | 0.155 | 1065 | |
150 | 148.07 | 15.8 | 1X19 | 3.15 | 428 | 407 | L0 | 60.21 | 0.122 | 1347 | |
150 | 147.11 | 15.8 | 1X37 | 2.25 | 438 | 416 | 0.8 | 61.21 | 0.123 | 1342 | |
JTM | 10 | 9.62 | 4.5 | 7X7 | 0.50 | 520 | 494 | -- | 4.75 | 2.437 | 90 |
16 | 16.26 | 5.9 | 7X7 | 0.65 | 520 | 494 | 6.03 | 1.442 | 152 | ||
16 | 16.49 | 6.2 | (3+9)X7 | 0.50 | 520 | 494 | 8.15 | 1.433 | 156 | ||
25 | 24.25 | 6.3 | 1X7 | 2.10 | 520 | 494 | 11.98 | 0.936 | 220 | ||
35 | 34.36 | 7.5 | 1X7 | 2.50 | 520 | 494 | 16.97 | 0.660 | 311 | ||
50 | 49.48 | 9.0 | 1X7 | 3.00 | 520 | 494 | 24.44 | 0.459 | 448 | ||
50 | 48.35 | 9.0 | 1X19 | 1.80 | 520 | 494 | 23.88 | 0.472 | 440 | ||
70 | 65.81 | 10.5 | 1X19 | 2.10 | 520 | 494 | 32.51 | 0.346 | 599 | ||
95 | 93.27 | 12.5 | 1X19 | 2.50 | 520 | 494 | 46.08 | 0.244 | 849 | ||
120 | 116.99 | 14.0 | 1X19 | 2.80 | 520 | 494 | 57.79 | 0.195 | 1065 | ||
150 | 147.11 | 15.8 | 1X37 | 2.25 | 520 | 494 | -- | 72.67 | 0.155 | 1342 | |
JTMH | 10 | 9.62 | 4.5 | 7X7 | 0.50 | 620 | 589 | -- | 5.67 | 3.023 | 90 |
16 | 16.26 | 5.9 | 7X7 | 0.65 | 620 | 589 | -- | 9.58 | 1.788 | 152 | |
16 | 16.49 | 6.2 | (3+9)X7 | 0.50 | 620 | 589 | -- | 9.71 | 1.778 | 156 | |
25 | 24.25 | 6.3 | 1X7 | 2.10 | 618 | 587 | -- | 14.24 | 1.161 | 220 | |
35 | 34.36 | 7.5 | 1X7 | 2.50 | 618 | 587 | 20.17 | 0.819 | 311 | ||
50 | 47.48 | 9.0 | 1X7 | 3.00 | 608 | 578 | 28.58 | 0.569 | 448 | ||
50 | 48.35 | 9.0 | 1X19 | 1.80 | 618 | 587 | 28.39 | 0.585 | 440 | ||
70 | 65.81 | 10.5 | 1X19 | 2.10 | 618 | 587 | 38.64 | 0.430 | 599 | ||
95 | 93.27 | 12.5 | 1X19 | 2.50 | 618 | 587 | 54.76 | 0.303 | 849 | ||
120 | 116.99 | 14.0 | 1X19 | 2.80 | 608 | 578 | 67.57 | 0.242 | 1065 | ||
150 | 147.11 | 15.8 | 1X37 | 2.25 | 618 | 587 | 86.37 | 0.193 | 1342 |
铜合金绞线,承力索,吊弦线,镁铜承力索,镁铜合金绞线,铜镁合金绞线,接触网用承力索,接触网用镁铜绞线
