锡铜合金接触线

产品类别:电气化铁路接触网产品
产品名称:锡铜合金接触线
点击次数:
摘要:
锡铜合金接触线也称锡铜电车线,华威公司整个管理以质量为中心,产品性能均高于欧洲标准和中国铁道部行业标准。公司产品都要通过严格的产品与工艺审查。

锡铜合金接触线的参数和性能:

锡铜合金接触线结构:CTS

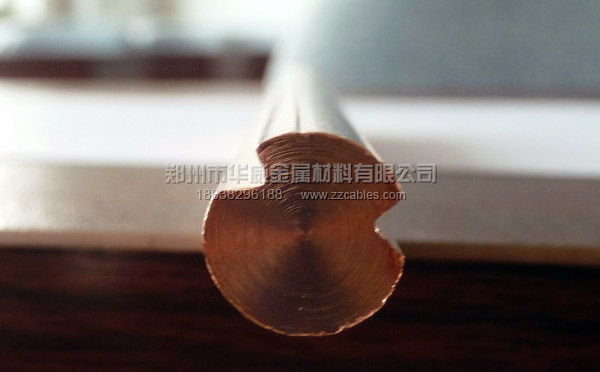

锡铜合金接触线结构

锡铜合金接触线(CTS)采用的是 TB/T2809-2005的标准生产

锡铜合金接触线的规格和尺寸偏差如表:

规格
(标称
截面积)
mm 2
计算
截面积
mm 2
尺寸及偏差 角度及偏差 参考单
位质量
kg/km
A
±1%
B
±2%
C
±2%
D
+4%
-2%
E K R G ° H °
±1°
85 86 10.80 10.76 9.40 7.24 6.80 4.60 0.40 27° 51° 769
110 111 12.34 12.34 9.73 7.24 6.80 4.47 0.40 27° 51° 992
120 121 12.90 12.90 9.76 7.24 6.80 4.35 0.40 27° 51° 1082
150 151 14.40 14.40 9.71 7.24 6.80 4.00 0.40 27° 51° 1350

注:参考单位质量按密度8.94/cm3 计算

机械性能如表:

型 号 抗拉强度Mpa不小于 拉断力KN不小于 伸长率(%)
不小于
扭转(至破坏)
圈数不小于
反复弯曲(至破坏) 卷绕
未软化 软化后 弯曲半径(mm) 次数不小于 弯曲半径(mm) 次数不小于
CTS110 430 47.73 42.96 3.0 5 30 6 2d 3
CTS120 420 50.82 45.74 3.0 5 30 6 2d 3
CTS150 420 63.42 57.08 3.0 5 30 6 2d 3
