银铜合金接触线
产品类别:电气化铁路接触网产品

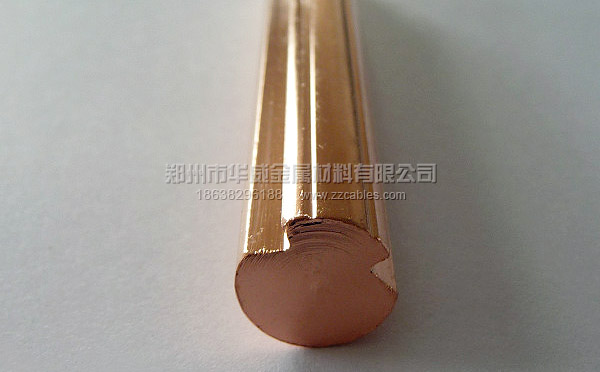

产品名称:银铜合金接触线
点击次数:
摘要:
银铜合金电车接触线中银可提高铜合金主金属在退火后的抗变形力,且大大提高产品的热稳定性,银铜合金接触线可以在不损失机械性能和电导率的情况下提高接触线的悬挂力,提高耐磨性。
产品名称:银铜合金接触线
点击次数:
摘要:
银铜合金电车接触线中银可提高铜合金主金属在退火后的抗变形力,且大大提高产品的热稳定性,银铜合金接触线可以在不损失机械性能和电导率的情况下提高接触线的悬挂力,提高耐磨性。
银铜合金接触线的参数和性能:
银铜合金接触线结构:CTA、CTAH
银铜合金接触线(CTA、CTAH)采用的是 TB/T2809-2005的标准生产

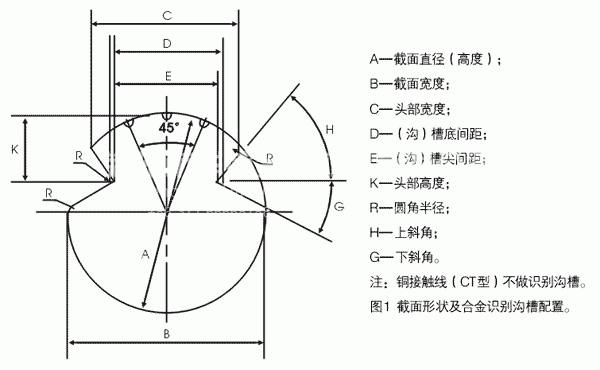

银铜合金接接触线的规格和尺寸偏差如表:
规格 (标称 截面积) mm 2 |
计算 截面积 mm 2 |
尺寸及偏差 | 角度及偏差 | 参考单 位质量 kg/km |
|||||||
A ±1% |
B ±2% |
C ±2% |
D +4% -2% |
E | K | R | G ° | H ° | |||
±1° | |||||||||||
85 | 86 | 10.80 | 10.76 | 9.40 | 7.24 | 6.80 | 4.60 | 0.40 | 27° | 51° | 769 |
110 | 111 | 12.34 | 12.34 | 9.73 | 7.24 | 6.80 | 4.47 | 0.40 | 27° | 51° | 992 |
120 | 121 | 12.90 | 12.90 | 9.76 | 7.24 | 6.80 | 4.35 | 0.40 | 27° | 51° | 1082 |
150 | 151 | 14.40 | 14.40 | 9.71 | 7.24 | 6.80 | 4.00 | 0.40 | 27° | 51° | 1350 |
注:参考单位质量按密度8.94/cm3 计算
机械性能如表:
型号 | 抗拉强度Mpa不小于 | 拉断力KN不小于 | 伸长率(%) 不小于 |
扭转(破坏) 圈数不小于 |
反复弯曲(破坏) | 卷绕 | |||
未软化 | 软化后 | 弯曲半径(mm) | 次数不小于 | 弯曲半径(mm) | 次数不小于 | ||||
CTA85 | 365 | 31.39 | 28.25 | 3.0 | 5 | 30 | 6 | 1d | 3 |
CTA110 | 350 | 38.85 | 34.96 | 3.0 | 5 | 30 | 6 | 1d | 3 |
CTA120 | 350 | 42.35 | 38.12 | 3.0 | 5 | 30 | 6 | 1d | 3 |
CTA150 | 350 | 52.85 | 47.56 | 3.0 | 5 | 30 | 6 | 1d | 3 |
CTAH85 | 375 | 32.25 | 29.02 | 3.0 | 5 | 30 | 6 | 1d | 3 |
CTAH110 | 360 | 39.96 | 35.96 | 3.0 | 5 | 30 | 6 | 1d | 3 |
CTAH120 | 360 | 43.56 | 39.20 | 3.0 | 5 | 30 | 6 | 1d | 3 |
CTAH150 | 360 | 54.36 | 48.92 | 3.0 | 5 | 30 | 6 | 1d | 3 |
