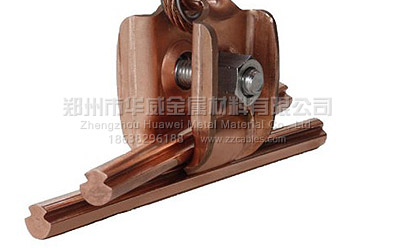

镁铜合金接触线
产品类别：电气化铁路接触网产品
产品名称：镁铜合金接触线
点击次数：
摘要：
镁铜合金接触线也叫铜镁合金导线，铜镁合金电车线，镁铜导线，镁铜电车线，镁铜合金接触线抗拉强度高，镁铜合金接触线机械性能高，其悬挂张力可充分适应高传波速度对悬挂导线的要求
产品名称：镁铜合金接触线
点击次数：
摘要：
镁铜合金接触线也叫铜镁合金导线，铜镁合金电车线，镁铜导线，镁铜电车线，镁铜合金接触线抗拉强度高，镁铜合金接触线机械性能高，其悬挂张力可充分适应高传波速度对悬挂导线的要求
镁铜合金接触线的参数和性能：
镁铜合金接触线结构：CTM、CTMH
镁铜合金接触线(CTM、CTMH)采用的是 TB/T2809-2005的标准生产
镁铜合金接触线的规格和尺寸偏差如表：
| 规格 （标称 截面积） mm 2 |
计算 截面积 mm 2 |
尺寸及偏差 | 角度及偏差 | 参考单 位质量 kg/km |
|||||||
| A ±1% |
B ±2% |
C ±2% |
D +4% -2% |
E | K | R | G ° | H ° | |||
| ±1° | |||||||||||
| 85 | 86 | 10.80 | 10.76 | 9.40 | 7.24 | 6.80 | 4.60 | 0.40 | 27° | 51° | 769 |
| 110 | 111 | 12.34 | 12.34 | 9.73 | 7.24 | 6.80 | 4.47 | 0.40 | 27° | 51° | 992 |
| 120 | 121 | 12.90 | 12.90 | 9.76 | 7.24 | 6.80 | 4.35 | 0.40 | 27° | 51° | 1082 |
| 150 | 151 | 14.40 | 14.40 | 9.71 | 7.24 | 6.80 | 4.00 | 0.40 | 27° | 51° | 1350 |
注：参考单位质量按密度8.94/cm3 计算
机械性能如表：
| 型 号 | 抗拉强度Mpa不小于 | 拉断力KN不小于 | 伸长率(%) 不小于 |
扭转(破坏) 圈数不小于 |
反复弯曲(破坏) | 卷绕 | |||
| 未软化 | 软化后 | 弯曲半径（mm） | 次数不小于 | 弯曲半径（mm） | 次数不小于 | ||||
| CTM110 | 440 | 48.84 | 43.96 | 3.0 | 5 | 30 | 6 | 2d | 3 |
| CTM120 | 430 | 52.03 | 46.83 | 3.0 | 5 | 30 | 6 | 2d | 3 |
| CTM150 | 420 | 63.42 | 57.08 | 3.0 | 5 | 30 | 6 | 2d | 3 |
| CTMH110 | 500 | 55.50 | 49.95 | 3.0 | 5 | 30 | 6 | 2d | 3 |
| CTMH120 | 490 | 59.29 | 53.36 | 3.0 | 5 | 30 | 6 | 2d | 3 |
| CTMH150 | 470 | 70.97 | 63.87 | 3.0 | 5 | 30 | 6 | 2d | 3 |
