纯铜接触线

产品类别:电气化铁路接触网产品

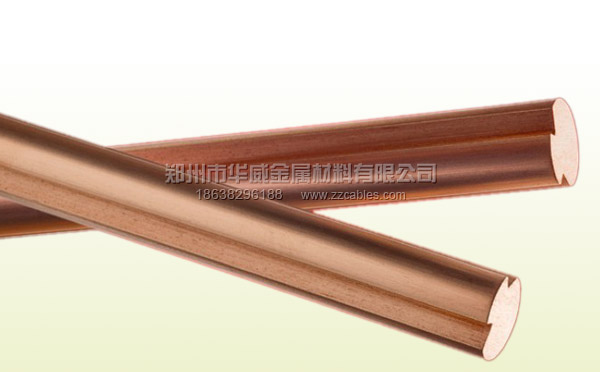

产品名称:纯铜接触线
点击次数:
摘要:
纯铜接触线:铜接触线,铜电车线,纯铜电车线。铜接触线的历史悠久,产品质量稳定可靠,综合指标达到或超过世界同类产品先进水平

纯铜接触线的参数和性能:

铜接触线结构:CT

纯铜接触线结构

纯铜接触线(CT)采用的是 TB/T2809-2005的标准生产

接触线的规格和尺寸偏差如表:

规格
(标称
截面积)
mm 2
计算
截面积
mm 2
尺寸及偏差 角度及偏差 参考单
位质量
kg/km
A
±1%
B
±2%
C
±2%
D
+4%
-2%
E K R G ° H °
±1°
CT85 86 10.80 10.76 9.40 7.24 6.80 4.60 0.40 27° 51° 769
CT110 111 12.34 12.34 9.73 7.24 6.80 4.47 0.40 27° 51° 992
CT120 121 12.90 12.90 9.76 7.24 6.80 4.35 0.40 27° 51° 1082
CT150 151 14.40 14.40 9.71 7.24 6.80 4.00 0.40 27° 51° 1350

注:参考单位质量按密度8.94/cm3 计算

机械性能如表:

型 号 抗拉强度Mpa不小于 拉断力KN不小于 伸长率(%)
不小于
扭转(至破坏)
圈数不小于
反复弯曲(至破坏) 卷绕
未软化 软化后 弯曲半径(mm) 次数不小于 弯曲半径(mm) 次数不小于
CT85 375 32.25 -- 3.0 5 30 6 1d 3
CT110 360 39.96 -- 3.0 5 30 6 1d 3
CT120 360 43.56 -- 3.0 5 30 6 1d 3
CT150 360 54.36 -- 3.0 5 30 6 1d 3
