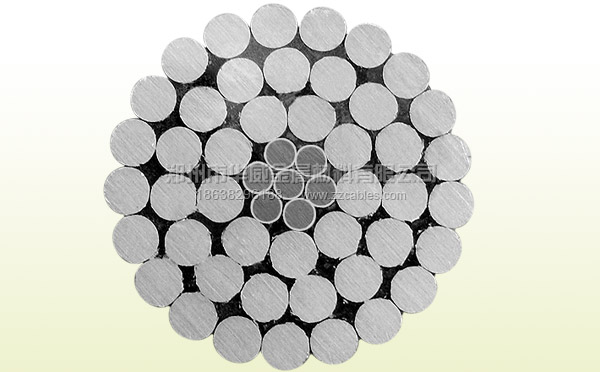

铝包钢芯铝绞线

产品类别：铝包钢绞线
产品名称：铝包钢芯铝绞线
点击次数：
摘要：
铝包钢芯铝绞线/架空绞线是我公司在2008年开发和投入使用的常规产品，铝包钢绞线主要依靠双金属拉丝机和挤压包覆设备，我公司的铝包钢绞线的产量目前已占国内铝包钢设备的产能的一半以

铝包钢芯铝绞线的参数和性能：

JL/LB1A、JL/LB14铝包钢芯铝绞线性能参数

标称截面 结构 计算截面 外径 20℃直流电阻 额定抗拉力 单位重量
铝 钢 铝 钢 合计 JL JL JL
LB1A LB14 LB1A LB14 LB1A LB14
50/8 6/3.20 1/3.20 48.25 8.04 56.29 9.60 0.5629 0.5726 17.61 188.15 185.4 188.2
 70/l0 6/3.80 1/3.80 68.05 11.34 79.39 11.40 0.3991 0.4059 23.36 254.03 261.5 267.7
 70/40 12/2.72 7/2.72 69.73 40.67 110.40 13.60 0.3458 0.4063 60.66 69.20 461.8 484.2
 95/20 7/4.16 7/1.85 95.14 18.82 114.00 13.87 0.2831 0.2888 37.81 41.76 386 396.5
 95/55 12/3.20 7/3.20 96.51 56.30 152.80 16.00 0.2498 0.2637 83.48 91.93 639.2 670.1
 120/7 18/2.90 1/2.90 118.90 6.61 125.50 14.50 0.2377 0.2389 28.14 29.53 370.8 374.9
120/25 7/4.72 7/2.10 122.50 24.25 146.80 15.74 0.2199 0.2243 48.70 53.79 497.1 511.1
120/70 12/3.60 7/3.60 122.20 71.25 193.50 18.00 0.1974 0.2084 100.80 110.74 809 848.7
 150/8 18/3.20 1/3.20 144.80 8.04 152.80 16.00 0.1952 0.1964 33.53 34.95 451.5 457.8
150/20 24/2.78 7/1.85 145.70 18.82 164.70 16.67 0.1898 0.1923 47.35 51.30 526.5 537
185/l0 18/3.60 1/3.60 183.20 10.18 193.40 18.00 0.1542 0.1551 40.92 42.35 571.4 576.6
185/25 24/3.15 7/2.10 187.00 24.25 211.30 18.90 0.1478 0.1498 59.96 65.05 676.6 692.9
185/30 26/2.98 7/2.32 181.30 29.59 210.90 18.88 0.1508 0.1535 66.34 72.55 696.5 712.8
210/10 18/3.80 1/3.80 204.10 11.34 215.50 19.00 0.1384 0.1393 45.14 47.18 636.7 643.1
210/25 24/3.33 7/2.22 209.00 27.10 236.10 19.98 0.1322 0.1340 67.01 72.70 756.1 771.1
210/35 26/3.22 7/2.50 211.70 34.36 246.10 20.38 0.1292 0.1315 76.17 83.38 812 830.9
210/50 30/2.98 7/2.98 209.20 48.82 258.10 20.86 0.1280 0.1318 94.16 104.41 901.4 927.7
240/30 24/3.60 7/2.40 244.30 31.67 276.00 21.60 0.1131 0.1148 77.09 83.73 883.7 901.1
240/40 26.3.42 7/2.66 238.80 38.90 277.70 21.66 0.1145 0.1164 86.09 94.26 916.9 938.9
240/55 30/3.20 7/3.20 241.30 56.30 297.80 22.40 0.1110 0.1137 108.60 115.82 1039 1070
300/l5 42/3.O0 7/1.67 296.90 15.33 312.20 23.01 0.0956 0.0972 68.87 72.08 921.1 929.8
300/20 45/2.93 7/1.95 303.40 20.91 324.30 23.43 0.0930 0.0937 76.67 81.06 976.4 987.8
300/25 48/2.85 7/2.22 306.20 27.10 333.30 23.76 0.0916 0.0924 84.58 90.27 1026 1040
300/40 24/3.99 7/2.66 300.10 38.90 339.00 23.94 0.0921 0.0731 94.69 102.86 1086 1107
300/50 26/3.83 7/2.98 299.50 48.82 348.40 24.26 0.0913 0.0930 106.51 116.76 1150 1176
300/70 30/3.60 7/3.60 305.40 71.25 376.60 25.20 0.0877 0.0898 130.10 140.06 1315 1355
400/20 42/3.51 7/1.95 406.40 20.91 427.30 26.90 0.0698 0.0702 90.12 94.51 1260 1273
400/25 45/3.33 7/2.22 391.90 27.10 419.00 26.60 0.0720 0.0725 97.19 102.88 1262 1277
400/35 48/3.22 7/2.50 390.90 34.36 425.20 26.80 0.0718 0.0724 105.70 112.94 1308 1326
400/50 54/3.07 7/3.07 399.70 51.82 451.50 27.60 0.0693 0.0703 128.10 135.91 1448 1477
400/65 26/4.42 7/3.44 398.90 65.06 464.00 28.00 0.0686 0.0699 140.60 151.66 1532 1568
400/95 30/4.16 19/2.50 407.80 93.27 501.00 29.10 0.0658 0.0673 177.20 196.75 1746 1798
500/35 45/3.75 7/2.50 497.00 34.36 531.40 30.00 0.0568 0.0572 120.80 127.97 1600 1619
500/45 48/3.60 7/2.80 488.60 43.10 531.70 30.00 0.0574 0.0579 129.90 138.94 1635 1659
500/65 54/3.44 7/3.44 501.90 65.06 566.90 31.00 0.0552 0.0559 159.60 170.64 1818 1853
630/45 45/4.20 7/2.80 623.50 43.10 666.60 33.60 0.0453 0.0456 151.50 160.52 2007 2031
630/55 48/4.12 7/3.20 639.90 56.30 696.20 34.30 0.0438 0.0442 169.90 178.39 2141 2171
630/80 54/3.87 19/2.32 636.20 80.32 715.50 34.80 0.0436 0.0441 198.00 217.76 2290 2340
800/55 45/4.80 7/3.20 814.30 56.31 870.60 38.40 0.0347 0.0349 197.80 206.29 2622 2653
800/70 48/4.63 7/3.60 808.20 71.25 879.40 38.60 0.0347 0.0351 210.50 220.50 2705 2739
800/100 54/4.33 19/2.60 795.20 100.90 896.10 39.00 0.0349 0.0354 248.30 269.47 2868 2919

铝包钢芯铝绞线(LBGLJ)TB/T2937-1998

型号 LBGLJ
70/10
(6/1)		 LBGLJ
95/15
(28/3 )		 LBGLJ
120/20
(28/3 )		 LBGLJ
120/35
(8/7)		 LBGLJ
150/8
(18/1)		 LBGLJ
150/20
(26/3)		 LBGLJ
185/10
(18/1)		 LBGLJ
185/25
(24/7)		 LBGLJ
210/25
(24/7)		 LBGLJ
240/30
(24/7)
断面结构
根数及直径		 铝 6/3.8 28/2.06 28/2.29 8/4.43 18/3.2 26/2.67 18/3.6 24/3.15 24/3.33 24/3.6
铝包钢 1/3.8 3/2.55 3/2.83 7/2.46 1/3.2 3/2.89 1/3.6 7/2.1 7/2.22 7/2.41
外径mm 11.4 13.73 15.26 16.24 16 16.90 18 18.9 19.90 21.6
计算截面积
(mm2)		 铝 68.05 93.27 115.27 123.24 144.76 145.5 183.22 187.04 209.02 244.29
铝包钢 11.34 15.31 18.86 33.25 8.04 19.67 10.18 24.26 27.10 31.67
总计 79.39 108.58 134.13 156.49 152.8 465.17 193.4 211.29 236.12 275.96
计算拉断力(≮KN) 22.92 33.25 40.59 57.11 31.99 46.07 39.20 56.81 63.09 73.28
弹性模量±3000Mpa 71400 71200 71200 77400 63600 69300 63600 69000 69000 69000
线膨胀系数1/℃ 20x10-6 20x10-6 20x10-6 18.9x10-6 21.7X10-6 20.4x10-6 21.7x10-6 20.4 x10-6 20.4 x10-6 20.4x10-6
计算直流电阻20℃≯(Ω/km） 0.3991 0.2942 0.2382 0.2143 0.1955 0.1904 0.1544 0.1453 0.1327 0.1136
持续载流量A 265 375 418 438 456 473 504 545 578 630
20min过载载流量A 286 405 451 473 492 510 544 588 624 680
允许温度℃ 80 80 80 80 80 80 80 80 80 80
参考质量Kg/km 261.3 360.38 445.52 559.77 452.1 534.68 571.7 678.1 757.8 885.6
