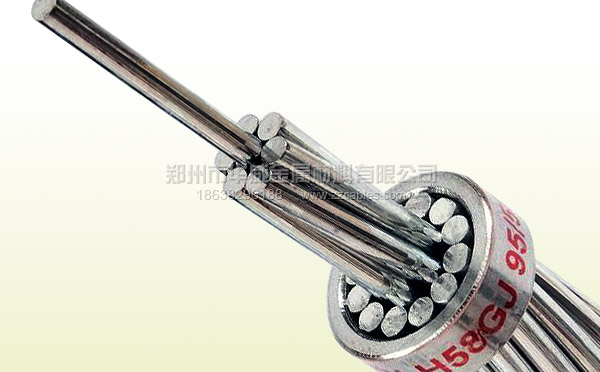

IACS耐热铝合金绞线

产品类别:铝合金绞线
产品名称:IACS耐热铝合金绞线
点击次数:
摘要:
IACS耐热铝合金绞线是耐热铝合金架空绞线。我公司于2008年引进德国西马克铝合金杆连铸连轧设备,采用上海鸿得利高速拉丝机,时效匀质工艺,保证了耐热铝合金绞线产品质量稳定和高效生产

IACS耐热铝合金绞线的参数和性能:

58%IACS耐热铝合金绞线简介

耐热铝合金导线是通过提高长期工作温度的方法提高线路的传输电流,从而达到输电线路增容扩容的目的。通常纯铝导线长期在高温下运行会逐渐丧失部分强度,降低导线的拉断力,安全程度降低。耐热铝合金导线是在纯铝中加入合金元素,使其在高温下长期工作仍能保持原始的抗拉强度的 90%以上。作为一种性能良好的特种导线,耐热铝合金架空导线在我国城网增容改造、变电站建设以及一般线路上具有良好优势。
耐热铝合金单线根椐导电率分为 58%IACS和60%IACS两种。

耐热铝合金架空导线分为耐热铝合金绞线和高强度钢芯耐热铝合金绞线。

58%IACS耐热铝合金绞线规格范围:

耐热铝合金绞线: 35mm2~800mm2
高强度钢芯耐热铝合金绞线:95/20 mm2~1440/120 mm2

58%IACS耐热铝合金绞线特性

长期工作温度150℃,短时温度可达180℃。连续容许载流量为同规格普通导线的1.5~1.6倍。
常温下,与普通铝线有着相同的强度,高温运行机械强度保持率能保持在90%以上。
无论在常温还是在高温,与普通铝线相比均保持有相同程度的蠕变特性。
经实验室盐雾试验和室外大气暴露试验,两种无大的差别。

58%IACS耐热铝合金绞线使用场合

特别适合作变电站、发电厂等大电流输送用母线,可节约工程投资。
在城网线路扩容改造工程中,尤其在线路走廊狭窄地区,只需更换相近截面规格的导线,基本上不需要更换铁塔,即能满足强度和导线对地驰度的要求。
在双回路线路中,还可短时承载另一回路的载流量,便于一个回路发生事故时的抢修和维护。
在新线路上,采用耐热铝合金导线使线路结构简化,金具及零部件数量减少,对线路的安全运行有很大好处。

58%IACS耐热铝合金绞线型号

58% (60%)IACS耐热铝合金绞线 NRLH58J、NRLH60J型

标称截面
Nominal section
mm²

结构
根数/直径
NO/DIA
mm

外径
Outer dia
mm
20℃
58% IACS
直流电阻不大于
DC resistance At 20℃
Ω/km
计算拉断力
Compatation pulls the strength
N
计算重量
Calculated weight kg/km

计算载流量
calculated current AMP
A

90℃ 110℃ 150℃
60 7/3.00 9.00 0.6085 7379 135.5 227 272 340
70 7/3.60 10.8 0.4226 10288 195.1 281 337 423
95 7/4.16 12.48 0.3165 13280 260.5 341 411 517
120 19/2.85 14.25 0.2496 18070 333.6 396 479 604
150 19/3.15 16.75 0.2043 21380 407.4 456 552 699
185 19/3.50 17.50 0.1655 26390 503.0 521 633 803
210 19/3.75 18.75 0.1442 30300 577.4 584 687 873
240 19/4.00 20.00 0.1267 33340 656.9 614 749 954
300 37/3.20 22.40 0.1019 42960 820.4 707 865 1104
400 37/3.70 25.90 0.07622 57440 1097 848 1042 1337
500 37/4.16 29.12 0.0603 70230 1387 975 1202 1549
630 61/3.63 92.67 0.04814 86360 1744 1121 1389 1799
800 61/4.10 36.90 0.03774 106540 2225 1289 1605 2092

注:NRLH60GJ绞线电阻为同截面NRLH58GJ型绞线的电阻除以1.03449。
60%IACS耐热铝合金绞线的载流量为相同规格58%IACS的载流量的1.0171倍。
载流量计算条件:环境温度为40℃,风速为0.5m/s,日照强度为1000W/m²,辐射西数为0.9,吸热系数为0.9
