IACS钢芯耐热铝合金绞线
产品类别:铝合金绞线
产品名称:IACS钢芯耐热铝合金绞线
点击次数:
摘要:
IACS钢芯耐热铝合金绞线也叫高强耐热铝合金导线,华威公司做为国内首条钢芯耐热铝合金导线的制造者,高品质的质量和较低的市场价格,一直领导耐热铝合金导线的市场风向。
产品名称:IACS钢芯耐热铝合金绞线
点击次数:
摘要:
IACS钢芯耐热铝合金绞线也叫高强耐热铝合金导线,华威公司做为国内首条钢芯耐热铝合金导线的制造者,高品质的质量和较低的市场价格,一直领导耐热铝合金导线的市场风向。
IACS钢芯耐热铝合金绞线的参数和性能:
IACS钢芯耐热铝合金绞线导电率为60%,也叫IACS钢芯耐热铝合金导线、母线及特高强度钢芯耐热铝合金导线
一、标准
本产品按企业标准Q/SX113-2002生产。
二、名称、型号及适用范围
名称 | 型号 | 适用范围 |
钢芯耐热150℃铝合金导线、母线 | NRLH10GJ | 本产品适用于输电线路的改造,增扩容载流容量达40%~50% (用一根此导线可代替相同截面的两根钢芯铝绞线)。截面积为240~1440mm2导线又广泛用于变电站。发电厂内部作输送大电流的母线。 |
特高强度钢芯耐热150℃铝合金导线 |
NRLH60GJ |
本产品适用于高压输电线路作架空导线用。 |

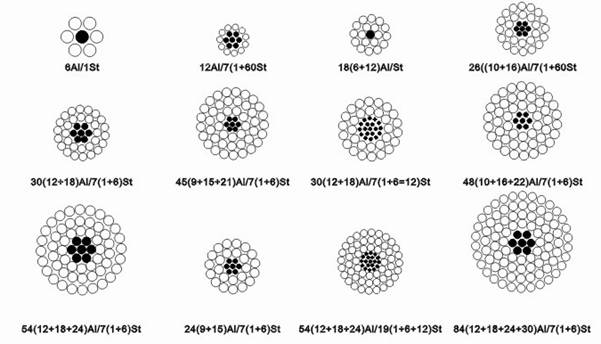

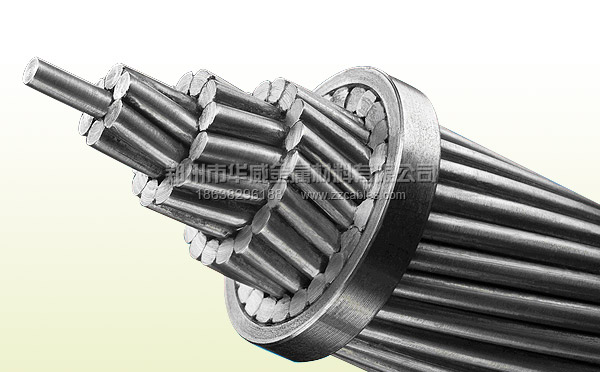

三、导线结构示意图
四、规格及主要技术参数
钢芯耐热铝合金导线
标称截面 铝/钢(mm2) |
结构根数/直径(mm) | 计算截面 (mm2) | 外径 (mm) | 20℃时直流电阻(Ω/km) | 计算拉断力(N) | 计算重量(kg/km) | 载流量 (A) | ||||
耐热铝合金 | 钢 | 耐热铝合金 | 钢 | 合计 | 110℃ | 150℃ | |||||
50/8 | 6/3.20 | 1/3.20 | 48.25 | 8.04 | 56.29 | 9.60 | 0.6046 | 16200 | 195.1 | 267 | 338 |
70/10 | 6/3.80 | 1/3.80 | 68.05 | 11.44 | 79.49 | 11.40 | 0.4287 | 22850 | 275.2 | 329 | 421 |
70/40 | 12/2.72 | 7/2.72 | 69.73 | 40.67 | 110.40 | 13.60 | 0.4211 | 57230 | 511.3 | 313 | 415 |
95/20 | 7/4.16 | 7/1.85 | 95.14 | 18.82 | 113.96 | 13.87 | 0.3070 | 36040 | 408.9 | 397 | 517 |
95/55 | 12/3.20 | 7/3.20 | 96.51 | 56.30 | 152.81 | 16.00 | 0.3042 | 76760 | 707.7 | 376 | 508 |
120/7 | 18/2.90 | 1/2.90 | 118.89 | 6.61 | 125.50 | 14.50 | 0.2462 | 26180 | 377.0 | 486 | 613 |
120/25 | 7/4.72 | 7/2.10 | 122.80 | 24.25 | 149.73 | 15.74 | 0.2385 | 46420 | 526.6 | 421 | 580 |
120/70 | 12/3.60 | 7/3.60 | 122.15 | 71.25 | 193.40 | 18.00 | 0.2403 | 97150 | 895.6 | 552 | 699 |
150/8 | 18/3.20 | 1/3.20 | 144.76 | 8.04 | 152.80 | 16.00 | 0.2022 | 30870 | 461.4 | 559 | 709 |
150/20 | 24/2.78 | 7/1.85 | 145.68 | 18.82 | 164.50 | 16.67 | 0.2014 | 44920 | 549.4 | 570 | 722 |
185/10 | 18/3.60 | 1/3.60 | 183.22 | 10.18 | 193.40 | 18.00 | 0.1598 | 39070 | 584.0 | 643 | 816 |
185/25 | 24/3.15 | 7/2.10 | 187.04 | 24.25 | 211.29 | 18.90 | 0.1568 | 56850 | 706.1 | 658 | 836 |
185/30 | 26/2.98 | 7/2.32 | 181.44 | 29.59 | 210.93 | 18.88 | 0.1618 | 62140 | 732.6 | 647 | 823 |
210/10 | 18/3.80 | 1/3.80 | 204.14 | 11.34 | 215.48 | 19.00 | 0.1434 | 43530 | 650.7 | 660 | 840 |
210/25 | 24/3.33 | 7/2.22 | 209.02 | 27.10 | 236.12 | 19.98 | 0.1404 | 63530 | 789.1 | 689 | 876 |
210/35 | 26/3.22 | 7/2.50 | 211.73 | 34.36 | 246.09 | 20.38 | 0.1386 | 71280 | 853.9 | 707 | 900 |
210/50 | 30/3.98 | 7/2.98 | 209.24 | 48.82 | 258.06 | 20.86 | 0.1404 | 88400 | 960.8 | 715 | 911 |
210/40 | 26/3.42 | 7/2.66 | 238.85 | 38.90 | 277.75 | 21.66 | 0.1229 | 80570 | 964.3 | 773 | 987 |
240/30 | 24/3.60 | 7/2.40 | 244.29 | 31.67 | 275.96 | 21.60 | 0.1201 | 73710 | 922.2 | 782 | 998 |
240/55 | 30/3.20 | 7/3.20 | 241.29 | 56.30 | 297.57 | 22.40 | 0.1218 | 98770 | 1108 | 784 | 1002 |
300/15 | 42/3.00 | 7/1.67 | 296.88 | 15.33 | 312.21 | 23.01 | 0.09889 | 64570 | 939.8 | 870 | 1106 |
300/20 | 45/2.93 | 7/1.95 | 303.42 | 20.19 | 324.33 | 23.43 | 0.09679 | 72140 | 1002 | 880 | 1119 |
300/25 | 48/2.85 | 7/2.22 | 306.21 | 27.10 | 333.31 | 23.76 | 0.09589 | 79830 | 1058 | 885 | 1123 |
300/40 | 24/3.99 | 7/2.66 | 300.09 | 38.90 | 338.99 | 23.94 | 0.09774 | 89880 | 1133 | 893 | 1143 |
300/50 | 26/3.83 | 7/2.98 | 299.57 | 48.82 | 348.36 | 24.26 | 0.09798 | 101000 | 1210 | 895 | 1146 |
300/70 | 30/3.60 | 7/3.60 | 305.36 | 71.25 | 376.61 | 25.20 | 0.09621 | 125000 | 1402 | 912 | 1170 |
400/20 | 42//3.51 | 7/1.95 | 406.40 | 20.91 | 427.31 | 26.91 | 0.07222 | 86270 | 1286 | 1059 | 1354 |
400/25 | 45/3.33 | 7/2.22 | 391.95 | 27.10 | 419.01 | 26.64 | 0.07493 | 90410 | 1295 | 1033 | 1317 |
400/35 | 48/3.22 | 7/2.50 | 390.88 | 34.36 | 425.24 | 26.82 | 0.07513 | 98510 | 1349 | 1031 | 1310 |
400/50 | 54/3.07 | 7/3.07 | 399.73 | 51.82 | 451.55 | 27.63 | 0.07353 | 117900 | 1511 | 1044 | 1324 |
400/65 | 26/4.42 | 7/3.44 | 398.94 | 65.06 | 464.00 | 28.00 | 0.07348 | 130400 | 1611 | 1076 | 1380 |
400/95 | 30/4.16 | 19/2.50 | 407.75 | 93.27 | 501.02 | 29.14 | 0.07205 | 166000 | 1860 | 1107 | 1426 |
500/35 | 45/3.75 | 7/2.50 | 497.01 | 34.36 | 531.37 | 30.00 | 0.05909 | 1174600 | 1642 | 1197 | 1530 |
500/45 | 48/3.60 | 7/2.80 | 488.58 | 43.10 | 531.68 | 30.00 | 0.06011 | 123300 | 1688 | 1182 | 1506 |
500/65 | 54/3.44 | 7/3.44 | 501.88 | 65.06 | 566.94 | 30.96 | 0.05856 | 148000 | 1897 | 1200 | 1526 |
630/45 | 45/4.20 | 7/2.80 | 623.45 | 43.10 | 666.55 | 33.60 | 0.04711 | 140600 | 2060 | 1374 | 1763 |
630/55 | 48/4.12 | 7/3.20 | 639.92 | 56.30 | 696.22 | 34.32 | 0.04589 | 156100 | 2209 | 1395 | 1788 |
630/80 | 54/3.87 | 19/2.32 | 635.19 | 80.32 | 715.51 | 34.82 | 0.04627 | 187900 | 2388 | 1375 | 1748 |
800/55 | 45/4.80 | 7/3.20 | 814.30 | 56.30 | 870.60 | 38.40 | 0.03607 | 181800 | 2690 | 1618 | 2087 |
800/70 | 48/4.63 | 7/3.60 | 808.15 | 71.25 | 879.40 | 38.58 | 0.03633 | 197300 | 2791 | 1601 | 2059 |
800/100 | 54/4.33 | 19/2.6 | 795.17 | 100.88 | 896.05 | 38.98 | 0.03696 | 231600 | 2991 | 1562 | 1992 |
1000/125 | 54/4.84 | 19/2.9 | 993.51 | 125.50 | 1119.0 | 43.54 | 0.03480 | 288800 | 3733 | 1774 | 2268 |
1440/120 | 84/4.67 | 19/2.8 | 1438.81 | 116.99 | 1555.8 | 51.36 | 0.02044 | 344600 | 4898 | 2392 | 3146 |
特高强度钢芯耐热铝合金导线
标称截面 铝/钢(mm2) | 结构根数/直径(mm) | 计算截面 (mm2) | 外径(mm) | 20℃时直流电阻(Ω/km) | 计算拉断力(N) | 计算重量(kg/km) | 载流量 (A) | ||||
耐热铝合金 | 钢 | 耐热铝合金 | 钢 | 合计l | 110℃ | 150℃ | |||||
50/8 | 6/3.20 | 1/3.20 | 48.25 | 8.04 | 56.29 | 9.60 | 0.6046 | 18429 | 195.1 | 267 | 338 |
70/10 | 6/3.80 | 1/3.80 | 68.05 | 11.44 | 79.49 | 11.40 | 0.4287 | 25674 | 275.2 | 329 | 421 |
70/40 | 12/2.72 | 7/2.72 | 69.73 | 40.67 | 110.40 | 13.60 | 0.4211 | 67943 | 511.3 | 313 | 415 |
95/20 | 7/4.16 | 7/1.85 | 95.14 | 18.82 | 113.96 | 13.87 | 0.3070 | 41750 | 408.9 | 397 | 517 |
95/55 | 12/3.20 | 7/3.20 | 96.51 | 56.30 | 152.81 | 16.00 | 0.3042 | 92363 | 707.7 | 376 | 508 |
120/7 | 18/2.90 | 1/2.90 | 118.89 | 6.61 | 125.50 | 14.50 | 0.2462 | 27391 | 377.0 | 486 | 613 |
120/25 | 7/4.72 | 7/2.10 | 122.80 | 24.25 | 149.73 | 15.74 | 0.2385 | 53779 | 526.6 | 421 | 580 |
120/70 | 12/3.60 | 7/3.60 | 122.15 | 71.25 | 193.40 | 18.00 | 0.2403 | 114041 | 895.6 | 552 | 699 |
150/8 | 18/3.20 | 1/3.20 | 144.76 | 8.04 | 152.80 | 16.00 | 0.2022 | 33908 | 461.4 | 559 | 709 |
150/20 | 24/2.78 | 7/1.85 | 145.68 | 18.82 | 164.50 | 16.67 | 0.2014 | 49432 | 549.4 | 570 | 722 |
185/10 | 18/3.6 | 1/3.60 | 183.22 | 10.18 | 193.40 | 18.00 | 0.1598 | 41490 | 584.0 | 643 | 816 |
185/25 | 24/3.15 | 7/2.10 | 187.04 | 24.25 | 211.29 | 18.90 | 0.1568 | 63593 | 706.1 | 658 | 836 |
185/30 | 26/2.98 | 7/2.32 | 181.44 | 29.59 | 210.93 | 18.88 | 0.1618 | 69301 | 732.6 | 647 | 823 |
210/10 | 18/3.80 | 1/3.80 | 204.14 | 11.34 | 215.48 | 19.00 | 0.1434 | 46224 | 650.7 | 660 | 840 |
210/25 | 24/3.33 | 7/2.22 | 209.02 | 27.10 | 236.12 | 19.98 | 0.1404 | 71066 | 789.1 | 689 | 876 |
210/35 | 26/3.22 | 7/2.50 | 211.73 | 34.36 | 246.09 | 20.38 | 0.1386 | 80631 | 853.9 | 707 | 900 |
210/50 | 30/3.98 | 7/2.98 | 209.24 | 48.82 | 258.06 | 20.86 | 0.1404 | 100640 | 960.8 | 715 | 911 |
210/40 | 26/3.42 | 7/2.66 | 238.85 | 38.90 | 277.75 | 21.66 | 0.1229 | 91154 | 964.3 | 773 | 987 |
240/30 | 24/3.60 | 7/2.40 | 244.29 | 31.67 | 275.96 | 21.60 | 0.1201 | 81787 | 922.2 | 782 | 998 |
240/55 | 30/3.20 | 7/3.20 | 241.29 | 56.30 | 297.57 | 22.40 | 0.1218 | 114370 | 1108 | 784 | 1002 |
300/15 | 42/3.00 | 7/1.67 | 296.88 | 15.33 | 312.21 | 23.01 | 0.09889 | 67354 | 939.8 | 870 | 1106 |
300/20 | 45/2.93 | 7/1.95 | 303.42 | 20.19 | 324.33 | 23.43 | 0.09679 | 75395 | 1002 | 880 | 1119 |
300/25 | 48/2.85 | 7/2.22 | 306.21 | 27.10 | 333.31 | 23.76 | 0.09589 | 85839 | 1058 | 885 | 1123 |
300/40 | 24/3.99 | 7/2.66 | 300.09 | 38.90 | 338.99 | 23.94 | 0.09774 | 100762 | 1133 | 893 | 1143 |
300/50 | 26/3.83 | 7/2.98 | 299.57 | 48.82 | 348.36 | 24.26 | 0.09798 | 117370 | 1210 | 895 | 1146 |
300/70 | 30/3.60 | 7/3.60 | 305.36 | 71.25 | 376.61 | 25.20 | 0.09621 | 141889 | 1402 | 912 | 1170 |
400/20 | 42//3.51 | 7/1.95 | 406.40 | 20.91 | 427.31 | 26.91 | 0.07222 | 92092 | 1286 | 1059 | 1354 |
400/25 | 45/3.33 | 7/2.22 | 391.95 | 27.10 | 419.01 | 26.64 | 0.07493 | 98871 | 1295 | 1033 | 1317 |
400/35 | 48/3.22 | 7/2.50 | 390.88 | 34.36 | 425.24 | 26.82 | 0.07513 | 107861 | 1349 | 1031 | 1310 |
400/50 | 54/3.07 | 7/3.07 | 399.73 | 51.82 | 451.55 | 27.63 | 0.07353 | 132270 | 1511 | 1044 | 1324 |
400/65 | 26/4.42 | 7/3.44 | 398.94 | 65.06 | 464.00 | 28.00 | 0.07348 | 150422 | 1611 | 1076 | 1380 |
400/95 | 30/4.16 | 19/2.50 | 407.75 | 93.27 | 501.02 | 29.14 | 0.07205 | 193488 | 1860 | 1107 | 1426 |
500/35 | 45/3.75 | 7/2.50 | 497.01 | 34.36 | 531.37 | 30.00 | 0.05909 | 123993 | 1642 | 1197 | 1530 |
500/45 | 48/3.60 | 7/2.80 | 488.58 | 43.10 | 531.68 | 30.00 | 0.06011 | 135035 | 1688 | 1182 | 1506 |
500/65 | 54/3.44 | 7/3.44 | 501.88 | 65.06 | 566.94 | 30.96 | 0.05856 | 166069 | 1897 | 1200 | 1526 |
630/45 | 45/4.20 | 7/2.80 | 623.45 | 43.10 | 666.55 | 33.60 | 0.04711 | 155535 | 2060 | 1374 | 1763 |
630/55 | 48/4.12 | 7/3.20 | 639.92 | 56.30 | 696.22 | 34.32 | 0.04589 | 174962 | 2209 | 1395 | 1788 |
630/80 | 54/3.87 | 19/2.32 | 635.19 | 80.32 | 715.51 | 34.82 | 0.04627 | 209800 | 2388 | 1375 | 1748 |
800/55 | 45/4.80 | 7/3.20 | 814.30 | 56.30 | 870.60 | 38.40 | 0.03607 | 201467 | 2690 | 1618 | 2087 |
800/70 | 48/4.63 | 7/3.60 | 808.15 | 71.25 | 879.40 | 38.58 | 0.03633 | 218314 | 2791 | 1601 | 2059 |
800/100 | 54/4.33 | 19/2.60 | 795.17 | 100.88 | 896.05 | 38.98 | 0.03696 | 263107 | 2991 | 1562 | 1992 |
1000/125 | 54/4.84 | 19/2.9 | 993.51 | 125.50 | 1119.00 | 43.54 | 0.03480 | 327968 | 3733 | 1774 | 2268 |
1440/120 | 84/4.67 | 19/2.8 | 1438.81 | 116.99 | 1555.80 | 51.36 | 0.02044 | 383655 | 4898 | 2392 | 3146 |
五、导线的使用特性
1、NRLH10GJ钢芯耐热铝合金导线长期工作温度150℃。
2、适用架空导线的特高强度钢芯耐热铝合金导线采用进口高强度钢芯,可使导线在150℃时的应力全部集中在钢芯上,使得导线线芯不破坏,导线孤垂不会因温度升高而加大。
3、与同截面的普通钢芯铝绞线相比,耐热铝合金导线150℃时的载流量比普通钢芯铝绞线载流量提高50%以上。
4、由于耐热合金导线具有较好的载流特性,故在旧线路和特殊地区的换线中,可采用同等规模、截面的耐热合金导线,在不改变铁塔等的情况下,实现增容一倍的效果,使得导线具有较大的经济性和适用性。
5、在特殊高寒地区,可用此导线作为熔冰导线,确保电力畅通。
附表:耐热铝合金圆线性能参数
项目 | NRLH10GJ |
抗拉强度(N/mm2) | 150~168 |
断裂伸长率(%) | 1.5 |
电导率(%IACS) | 60 |
电阻温度系数20℃(1/℃) | 0.00397 |
弹性系数(N/mm2) | 70000 |
线膨胀系数(10-6/℃) | 23.0 |
强度残存率不小于(%) | 90 |
