铝合金绞线

产品类别：铝合金绞线
产品名称：铝合金绞线
点击次数：
摘要：
铝合金绞线也称铝镁硅合金架空导线，110KV铝合金绞线，华威铝合金绞线出口美德等发达国家，自从2008年投入生产铝合金绞线以来，产品质量一直比较稳定，生产效率高，在国内市场占有率较高

铝合金绞线的参数和性能：

铝合金绞线(AAAC)

一、标准

本产品按GB9329-88、GB/T1179-1999及美国标准ASTM-B399、ASTM-B711生产制造，铝合金绞线具有很好的抗拉强度，而其导电率只比铝线降低10%左右，可用于一般大跨越输电线路上。

二、名称、型号及适用范围

名称 型号 适用范围
GB9329-88 GB/T1179-1999
铝合金绞线(AAAC) LHAJ、LHBJ JLHA2、JLHA1 适用于架空大跨越电力传输线路。适用于大跨度或重冰雪的架空传输线路。在沿海或有腐蚀气候的工地可选用防腐型。

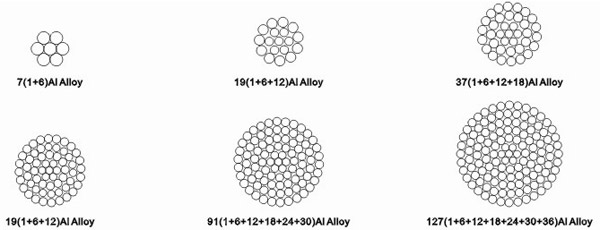

三、产品结构示意图

铝合金绞线(AAAC)



铝合金绞线结构示意图

四、主要性能参数

铝合金绞线LHAJ、LHBJ GB9329-88

标称截面(mm2) 结构根数/直径(mm) 计算截面积(mm2) 外径(mm) 计算重量(kg/km) 计算拉断力(kN) 20℃时直流电阻不大于(Ω/km) 交货长度不小于(m)
10 7/1.35 10.02 4.05 27.4 2.80 3.31596 4000
16 7/1.71 16.08 5.13 44.0 4.49 2.06673 4000
25 7/2.13 24.94 6.39 68.2 6.79 1.33204 3000
35 7/2.52 34.91 7.56 95.5 9.75 0.95165 2000
50 7/3.02 50.14 9.06 137.1 14.00 0.66262 1500
70 7/3.57 70.17 10.71 191.6 19.57 0.47418 1250
95 7/4.16 95.14 12.48 260.2 26.57 0.34921 1000
120 19/2.84 120.36 14.20 330.9 33.62 0.27745 1500
150 19/3.17 149.96 15.85 412.2 41.88 0.2269 1250
185 19/3.52 184.90 17.60 508.3 51.64 0.18061 1000
210 19/3.75 209.85 18.75 576.8 58.61 0.15613 1000
240 19/4.01 239.96 20.05 659.6 67.02 0.13917 1000
300 37/3.21 299.43 22.47 825.2 83.63 0.11181 1000
400 37/3.71 399.98 25.97 1102.3 111.71 0.08370 1000
500 37/4.15 500.48 29.05 1379.2 139.78 0.06689 1000
630 61/3.63 631.30 32.67 1742.2 176.32 0.05310 1000
800 61/4.09 801.43 36.81 2211.7 223.84 0.04183 1000
1000 61/4.57 1000.58 41.13 2761.3 279.46 0.03351 1000

铝合金绞线JLHA1 GB/T1179-1999

规格号 面积(mm2) 单线根数(n) 直径(mm) 单位长度质量(kg/km) 额定抗拉力(kN) 20℃时直流电流(Ω/km)
单线 绞线
16 18.4 7 1.83 5.49 50.4 5.43 1.7896
25 28.8 7 2.29 6.86 78.7 8.49 1.1453
40 46.0 7 2.89 8.68 125.9 13.58 0.7158
63 72.5 19 3.63 10.9 198.3 21.39 0.4545
100 115 19 2.78 13.9 316.3 33.95 0.2877
125 144 19 3.10 15.5 395.4 42.44 0.2302
160 184 19 3.51 17.6 506.1 54.32 0.1798
200 230 19 3.93 19.6 632.7 67.91 0.1439
250 288 19 4.39 22.0 790.8 84.88 0.1151
315 363 37 3.53 24.7 998.9 106.95 0.0916
400 460 37 3.98 27.9 1268.4 135.81 0.0721
450 518 37 4.22 29.6 1426.9 152.79 0.0641
500 575 37 4.45 31.2 1585.5 169.76 0.0577
560 645 61 3.67 33.0 1778.4 190.14 0.0516
630 725 61 3.89 35.0 2000.7 213.9 0.0458
710 817 61 4.13 37.2 2254.8 241.07 0.0407
800 921 61 4.38 39.5 2540.6 271.62 0.0361
900 1036 91 3.81 41.8 2861.1 305.58 0.0321
1000 1151 91 4.01 44.1 3179.0 339.53 0.0289
1120 1289 91 4.25 46.7 3560.5 380.27 0.02588
1250 1439 91 4.49 49.4 3937.7 424.41 0.0231

铝合金绞线JLHA2 GB/T1179-1999

规格号 面积(mm2) 单线根数(n) 直径(mm) 单位长度质量(kg/km) 额定抗拉力(kN) 20℃时直流电流(Ω/km)
单线 绞线
16 18.6 7 1.84 5.52 50.8 6.04 1.7896
25 29 7 2.30 6.90 79.5 9.44 1.1453
40 46.5 7 2.91 8.72 127.1 15.10 0.7158
63 73.2 19 3.65 10.9 200.2 23.06 0.4545
100 116 19 2.79 14.0 319.3 37.76 0.2877
125 145 19 3.12 15.6 399.2 47.20 0.2302
160 186 19 3.53 17.6 511.0 58.56 0.1798
200 232 19 3.95 19.7 638.7 73.20 0.1439
250 290 19 4.41 22.1 798.4 91.50 0.1151
315 366 37 3.55 24.8 1008.4 115.29 0.0916
400 465 37 4.00 28.0 1280.5 146.40 0.0721
450 523 37 4.24 29.7 1440.5 164.70 0.0641
500 581 37 4.47 31.3 1600.6 183.00 0.0577
560 651 61 3.69 33.2 1795.3 204.96 0.0516
630 732 61 3.91 35.2 2019.8 230.58 0.0458
710 825 61 4.15 37.3 2276.2 259.86 0.0407
800 930 61 4.40 39.6 2564.8 292.8 0.0361
900 1046 91 3.83 42.1 2888.3 329.40 0.0321
1000 1162 91 4.03 44.4 3209.3 366.00 0.0289
1120 1301 91 4.27 46.9 3594.4 409.92 0.0258

铝合金绞线(AAAC) ASTM-B399

代码字 导线规格 结构/根 截面积 导线直径 单位长度质量 额定强度 20℃时直流电阻Ω/km
AWG(MCM) No./mm mm2 mm kg/km kgf Ohms/km
  4 7/1.96 21.14 5.89 57.89 685 1.586
Alton 48.69(4) 7/2.12 24.67 6.35 67.56 799 1.3557
  2 7/2.47 33.65 7.42 92.14 1091 0.9987
Amas 77.47(2) 7/2.67 39.26 8.02 107.5 1275 0.8547
  1/0 7/3.12 53.49 9.35 146.5 1733 0.6259
Azusa 123.3(1/0) 7/3.37 62.46 10.11 171 2019 0.5365
  2/0 7/3.5 67.45 10.52 184.7 2090 0.4974
Anahelm 155.4(2/0) 7/3.78 78.75 11.35 215.16 2447 0.4264
  3/0 7/3.93 85.00 11.79 232.7 2641 0.3945
Amherst 195.7(3/0) 7/4.25 99.2 12.75 271.5 3079 0.3373
  4/0 7/4.42 107.2 13.26 293.7 3334 0.3119
Altiance 246.9(4/0) 7/4.77 125.1 14.3 342.6 3885 0.2678
  250 19/2.91 126.7 14.58 346.9 3997 0.2651
  300 19/3.19 152.1 15.89 418.6 4772 0.2206
Butte 321.8 19/3.26 158.5 16.31 434 4976 0.2112
  350 19/3.45 177.3 17.25 485.5 5333 0.1886
Canton 394.5 19/3.66 199 18.31 547.4 6016 0.1676
  400 19/3.69 202.7 18.44 555.1 6098 0.1649
  450 19/3.91 228 19.56 624.4 6862 0.1468
Calro 465.4 19/3.98 235.8 19.89 645.7 7097 0.1431
  500 19/4.12 253.4 20.6 693.6 7617 0.1322
  550 37/3.10 278.7 21.67 762.9 8555 0.12
Darien 559.5 19/4.36 283.5 21.79 776.3 8525 0.1181
  600.0 37/3.23 304 22.63 832 9330 0.1105
  650.0 37/3.37 329.4 23.57 909.8 10105 0.1015
Elgin 652.4 19/4.71 330.6 23.55 970.6 9942 0.1012
  700 37/3.49 354.5 24.46 910.6 10401 0.09464
Flint 740.8 37/3.59 375.4 25.15 1028 11013 0.08944
  750 37/3.62 380.2 25.32 1041 11216 0.08976
  800 37/3.37 405.4 26.14 1109 11930 0.08285
  900 37/3.96 456.3 27.74 1249 13460 0.07351
Greeley 927.2 37/4.02 469.8 28.14 1287 13868 0.07133
  1000 37/4.18 506.7 29.24 1388 14887 0.06597
  1077.4 61/3.38 483.4 30.42 1496 15907 0.0612
  1165.1 61/3.51 523.7 31.59 1617 17233 0.05675
  1250 61/3.63 633.3 32.67 1733 18354 0.05306
  1259.6 61/3.65 564 32.85 1748 18558 0.05248
  1348.8 61/3.78 604.2 34.02 1872 19884 0.04893
  1439.2 61/3.9 644.5 35.1 1997 21209 0.04597
  1500 61/3.98 760 35.82 2081 22127 0.04414
  1750 61/4.3 866.7 38.7 2429 25798 0.03781
