锌-5%铝稀土合金镀层钢绞线

产品类别：钢绞线
产品名称：锌-5%铝稀土合金镀层钢绞线
点击次数：
摘要：
锌-5%铝稀土合金镀层钢绞线主要用于电气化铁路接触网线杆拉线及软横跨，也可以用于沿海地带腐蚀性比较强的地区的电力拉线及通讯承力线，常用规格LXGJ-50,LXGJ-70,LXGJ-80,LXGJ-100等有库存。

锌-5%铝稀土合金镀层钢绞线的参数和性能：

锌-5%铝-稀土合金镀层钢绞线

锌-5%铝-稀土合金镀层钢绞线采用的标准

锌-5%铝-稀土合金镀层钢绞线采用的标准是YB/T179-2000。此标准等效采用美国试验与材料协会标准ASTM A855M-1995《锌-5%铝-稀土合金镀层钢绞线》。YB/T179-2000标准在钢绞线镀层成分、结构、捻制、接头、镀层结合力、钢丝韧性、钢绞线伸长率、检验规则等方面与ASTM A855M-1995标准是一致的。增加了钢丝镀层铝含量的规定及化学分析方法。对钢丝强度级、镀层重量、钢绞线小破断拉力、尺寸参照ASTM A855M-1995，略有调整。试验方法、包装、标志和质量证明书按照我国习惯作了较详细的规定。

锌-5%铝-稀土合金镀层钢绞线结构

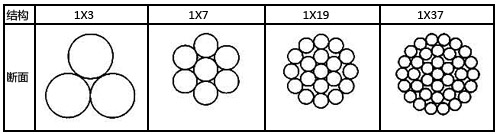

锌-5%铝-稀土合金镀层钢绞线按断面结构分为四种，如图所示。

锌-5%铝-稀土合金镀层钢绞线结构

锌-5%铝-稀土合金镀层钢绞线的分类：

钢绞线按公称抗拉强度分为：420MPa,670MPa,750MPa,1170MPa,1270MPa,1370MPa,1470MPa,1570MPa，共8级。钢绞线按镀层重量分为：A,B,C,D,E5级

锌-5%铝-稀土合金镀层钢绞线标记示例

XLXG J-1X7-6.0-1370-B-YB/T 179-2000

锌-5%铝-稀土合金镀层钢绞线原料选择

锌-5%铝-稀土合金镀层钢丝用盘条应符合GB/T 701和GB/T 4354的规定，当拉拔规定尺寸并镀锌-5%铝-稀土合金后，成品钢绞线及单根钢丝应质量均匀并性能符合本标准的规定

热浸镀用锌-5%铝-稀土合金锭的化学成分应符合下表的规定(%)

Al	Ce+La	Fe不大于	Si不大于	Pb不大于	Cd不大于	Sn不大于	其他元素每种不大于	其他元素总量不大于	Zn
4.2-6.2	0.03-0.10	0.075	0.015	0.005	0.005	0.002	0.02	0.04	余量
注：铝的含量由需方规定，量为8.2%

对于一步镀法，合金锅内熔体中的铝含量应控制在4.2%-6.2%；对于两步镀法，先镀锌（热镀锌或电镀锌），然后镀锌-5%铝稀土合金，合金锅内熔体中的铝含量允许达到7.2%。锌-5%铝-稀土合金镀层钢丝的镀层铝含量应不小于4.2%

锌-5%铝-稀土合金镀层钢绞线捻制质量

除非另有规定，钢绞线外层应右向捻，相邻层捻向相反所有钢丝应在均匀张力下捻制，钢绞线捻制应足够紧密以保证其在小破断拉力10%的张力作用下直径没有明显减小。如需方有特殊要求，钢绞线可左向捻，但应在合同中注明。

锌-5%铝-稀土合金镀层钢绞线(LXGJ)YB/T179-2000

钢绞线的公称直径应符合下表的规定，其直径允许偏差为+7%~-1%，钢绞线的长度应符合需方的订货合同，长度允许偏差应在0-10%之间

钢绞线小破拉断力

结构	钢丝直径mm	钢绞线直径mm	钢绞线面积 mn²	公称搞拉強度MPa								参考重量kg/km
				420	670	750	1170	1270	1370	1470	1570
				钢丝破断拉力总和,KN,不小于
1 x3	2.9	6.2	19.82	7.66	12.22	13.68	21.33	23.16	24.98	26.8	28.63	160
	3.2	6.4	24.13	9.32	14.87	16.65	25.97	28.19	30.41	32.63	34.85	195
	3.5	7.5	28.86	11.15	17.79	19.91	31.06	33.72	36.38	39.03	41.69	233
	4	8.6	37.7	14.57	23.24	26.01	40.58	44.05	47.52	50.99	54.45	304
1 x7	1	3	5.5	2.13	3.39	3.8	5.92	6.43	6.93	7.44	7.94	43.7
	1.2	3.6	7.92	3.06	4.88	5.46	8.53	9.25	9.98	10.71	11.44	62.9
	1.4	4.2	10.78	4.17	6.64	7.44	11.6	12.6	13.59	14.58	15.57	85.6
	1.6	4.8	14.07	5.44	8.67	9.71	15.14	16.44	17.73	19.03	20.32	112
	1.8	5.4	17.81	6.88	10.98	12.29	19.17	20.81	22.45	24.09	25.72	141
	2	6	21.99	8.5	13.55	15.17	23.67	25.69	27.72	29.74	31.76	175
	2.3	6.9	29.08	11.24	17.92	20.07	31.3	33.98	36.65	39.33	42	231
	2.6	7.8	37.17	14.36	22.91	25.65	40.01	43.43	46.85	50.27	53.69	295
	2.9	8.7	46.24	17.87	28.5	31.91	49.77	54.03	58.28	62.53	66.79	367
	3.2	9.6	56.3	21.75	34.7	38.85	60.6	65.78	70.96	76.14	81.32	447
	3.5	10.5	67.35	26.02	41.51	46.47	72.5	78.69	84.89	91.08	97.28	535
	3.8	11.4	79.39	30.68	48.94	54.78	85.46	92.76	100.1	107.4	114.7	630
	4	12	87.96	33.99	54.22	60.69	94.68	102.8	110.9	119	127	698
1 x19	1.6	8	38.2	14.44	23.03	25.78	40.22	43.66	47.1	50.54	53.98	304
	1.8	9	48.35	18.28	29.16	32.64	50.91	55.26	59.62	63.97	68.32	385
	2	10	59.69	22.56	35.99	40.29	62.85	68.23	73.6	78.97	84.34	475
	2.3	11.5	78.94	29.84	47.6	53.28	83.12	90.23	97.33	104.4	111.5	628
	2.6	13	100.88	38.14	60.84	68.11	106.2	115.3	124.4	133.5	142.6	803
	2.9	14.5	125.5	47.44	75.68	84.71	132.2	143.4	154.7	166	177.3	999
	3.2	16	152.81	57.76	92.14	103.1	160.9	174.7	188.4	202.2	215.9	1220
	3.5	17.5	182.8	69.1	110.2	123.4	192.5	208.9	225.4	241.8	258.3	1460
	4	20	238.76	90.27	144	161.2	251.5	272.9	294.4	315.9	337.4	1900
1 x37	1.6	11.2	74.39	26.56	42.37	47.42	73.98	80.3	86.63	92.95	99.27	595
	1.8	12.6	94.15	33.61	53.62	60.02	93.63	101.6	109.6	117.6	125.6	753
	2	14	116.24	41.48	66.18	74.08	115.6	125.4	135.3	145.2	155.1	930
	2.3	16.1	153.73	54.87	87.53	97.98	152.9	165.9	179	192	205.1	1230
	2.6	18.2	196.44	70.11	111.8	125.2	195.3	212	228.7	245.4	262.1	1570
	2.9	20.3	244.39	87.25	139.2	155.8	243.1	263.8	284.6	305.4	326.2	1950
	3.2	22.4	297.57	106.2	169.5	189.7	296	321.3	346.6	371.9	397.1	2380
	3.5	24.5	355.98	127.1	202.7	227	354	384.3	414.6	444.8	475.1	2050
	4	28	464.96	166	264.8	296.4	462.4	502	541.5	581	620.5	3720
