钢铝复合接触线
产品类别：电气化铁路接触网产品
产品名称：钢铝复合接触线
点击次数：
摘要：

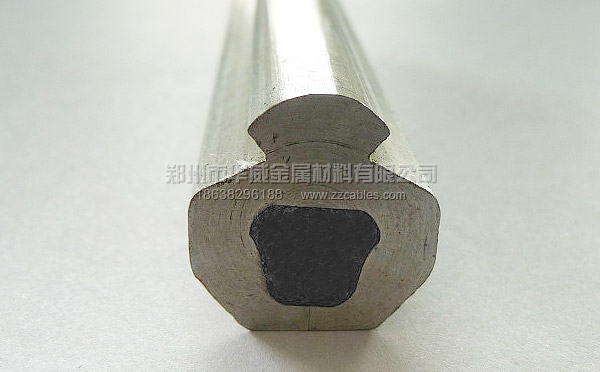

钢铝复合接触线也叫做钢铝接触线，钢铝电车线，钢铝复合电车线。该导线为铝及钢复合结构，耐磨耐腐蚀性能好，使用寿命长，成本低，广泛应用于煤炭、冶金、矿山等。
产品名称：钢铝复合接触线
点击次数：
摘要：
钢铝复合接触线也叫做钢铝接触线，钢铝电车线，钢铝复合电车线。该导线为铝及钢复合结构，耐磨耐腐蚀性能好，使用寿命长，成本低，广泛应用于煤炭、冶金、矿山等。
钢铝复合接触线的参数和性能：
铁标（TB/T2277-91）内包式钢铝接触线机械性能、结构尺寸表
铁标（TB/T2277-91）内包式钢铝接触线机械性能
| 型号 | GLCN250 | GLCN195 |
| 直流电阻20℃Ω/km，不大于 | 0.149 | 0.198 |
| 综合拉断力，kn,不小于 | 54 | 40 |
| 钢铝结合力，kn,不小于 | 6 | 5 |
| 往复扭转180℃一次 | 铝合缝处允许不大于0.5mm的裂缝 | |
铁标（TB/T2277-91）内包式钢铝接触线结构尺寸表
| 型号 | 标称截面积(mm2) | 尺寸及允许偏差 | 标称重量kg/km | ||||||||||
| 钢 | 铝 | 总和 | A | B | C | D | E | F | R | G | F | ||
| CGLN250 | 62 | 188 | 250 | 18.5 | 18.5 | 6.85 | 7.27 | 9.75 | 1.7 | 6.17 | 27±2 | 51±2 | 994 |
| +0.65 | +0.80 | +0.40 | +0.40 | ||||||||||
| -0.30 | -0.40 | -0.20 | -0.20 | ||||||||||
| CGLN195 | 55 | 140 | 195 | 16.2 | 16.0 | 6.85 | 7.27 | 9.75 | 1.7 | 6.17 | 27±2 | 51±2 | 807 |
| +0.65 | +0.55 | +0.40 | +0.40 | ||||||||||
| -0.30 | -0.30 | -0.20 | -0.20 | ||||||||||
国标(GB12971.3-91)内包式钢铝接触线机械性能、结构尺寸表
国标(GB12971.3-91)内包式钢铝接触线机械性能
| 型号规格 | 综合拉断力N不小于 | 综合力N不小于 | 直流电阻20℃Ω/km不大于 |
| CGLN250 CGLN195 |
54000 39220 |
4900 3900 |
0.149 0.198 |
国标(GB12971.3-91)内包式钢铝接触线结构尺寸表
| 型号 | 标称截面积(mm2)钢 | 等效铜直流电阻截面mm2 | 钢、铝截面mm2 | 尺寸及允许偏差 | G | H | 标称重量kg/km | ||||
| 钢 | 铝 | A | B | C | D | 差±2° | |||||
| CGLN | 250 | 120 | 62 | 188 | 18.5 | 18.00 | 9.55 | 7.30 | 27° | 51° | 994 |
| +0.65 | +0.80 | +0.40 | +0.40 | ||||||||
| -0.30 | -0.40 | -0.20 | -0.20 | ||||||||
| 195 | 85 | 55 | 140 | 16.20 | 16.00 | 9.55 | 7.30 | 27° | 51° | 807 | |
| +0.65 | +0.55 | +0.40 | +0.40 | ||||||||
| -0.30 | -0.30 | -0.20 | -0.20 | ||||||||
