硬铜绞线

产品类别:铜绞线
产品名称:硬铜绞线
点击次数:
摘要:

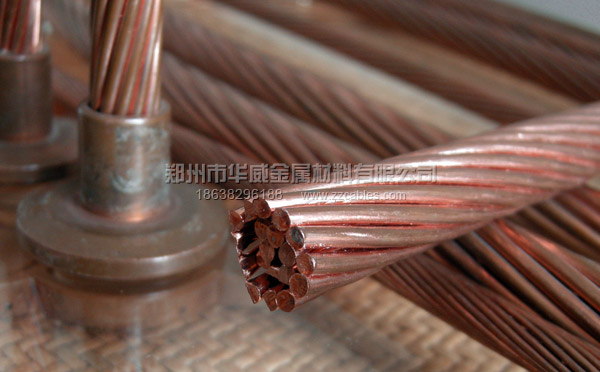

硬铜绞线也叫接地铜绞线,裸铜绞线,原料采用高纯无氧紫铜杆,保证了铜丝稳定性能好,连续性能优。硬铜线严格按照国家标准生产。硬铜绞线用于电气化铁路接触网承力索,防雷接地水平地网,信号发射天线等

硬铜绞线的参数和性能:

硬铜绞线的结构常采用7股,19股,37股,61股铜丝,按一定的绞合角度环绕一中心线作螺旋状经由笼绞机绞合而成,在绞制的过程中采用特殊工艺,不会散股。性能超出国标及欧盟电工标准,质量稳定可靠,使用过程中安全无忧。

硬铜绞线的叫法还有裸铜绞线接地铜绞线等,在国家标准里用“TJ”来表示。比如35平方的硬铜绞线我们表示为“TJ35”,50平方的表示为“TJ50”,常用型号还有TJ25,TJ16,TJ95,TJ120,TJ150,TJ185。多股的硬铜绞线最小截面积可以做到16平方毫米,每米重量0.143kg,最大截面积可以达到400平方毫米,每米重量3.51公斤。

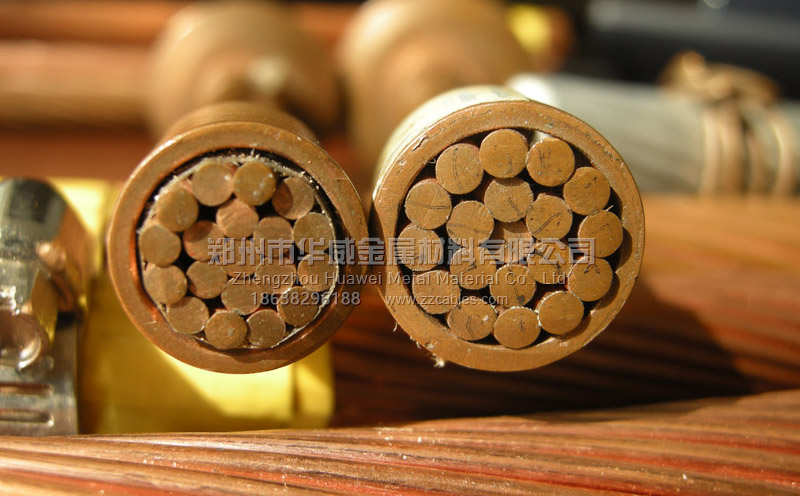

硬铜绞线的结构/截面

硬铜绞线的优点及应用:

硬铜绞线由于单丝粗,张力强,相对于软铜绞线来说抗拉强度高,且电阻小导电性能好,所以经常被用于到点性能优异,张力上要求比较高的地方,例如电气化铁路接触网承力索,防雷接地水平地网,变电站输电母线,信号发射天线,配电线以及建筑的导体,还有架空输电的电缆方面。

华威金属材料有限公司生产的硬铜绞线全部采用含铜量99.99%的高纯度纯阴极无氧铜杆,这样可以保证铜丝性能的稳定,连续性能优。单丝采用高速连拉连退工艺,在拉制铜绞线单丝的过程中直接退火,全程由电脑控制,单丝质量稳定可靠。绞合中采用高速笼绞机退扭绞合,绞合的过程中采用独特专利工艺,绞合后的成品硬铜绞线圆整、顺直,结构紧密,无散股现象,可以方便各种后续的压接和挤塑加工,生产出来的裸铜绞线性能完全符合国标要求和欧盟电工标准。

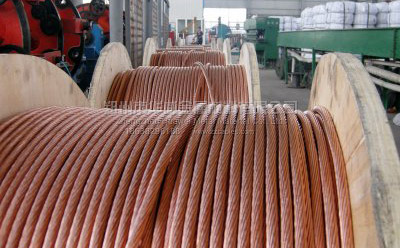

硬铜绞线和木盘,生产场景
华威金属材料有限公司生产硬铜绞线超过20年,在生产过程中严格按照裸硬铜绞线标准生产。不生产青铜硬绞线(THJ),镀铜钢绞线等性能不好的产品,原料只采用含铜量99.99%以上的无氧铜杆生产,这样的线也叫做紫铜线。
铜绞线受铜价格的影响而浮动,所以TJ-16/TJ-35/TJ-25/TJ-95/TJ-120/TJ-150/TJ-185平方等常用硬铜绞线价格和报价都会每天更新,需要了解硬铜绞线价格,每米重量,报价,标准等信息,请联系我们。

什么是硬铜绞线/裸铜绞线/接地铜绞线的节径比:

在硬铜绞线轴线方向的一个完整的螺旋线间距节距长度h与绞线外径D之比,称为“节径比”。铜绞线节径比的大小,关系到绞线的紧密程度、绞线重量和绞线电阻的大小。在导线的产品标准中,对节径比均有所规定。

硬铜绞线采用的标准下载:

可以通过这里来了解硬铜绞线和软铜绞线的区别

硬铜绞线技术参数,摘自TB/T 3111-2005

型号 载面积mm2 计算外径mm 结构 单丝直径mm 单丝 绞线(计算值)
标称 计算 抗拉强度MPa不小于 伸长率%不小于 拉断力Kn不小于 20℃直流电阻不小于Ω/km 单位质量kg/km
绞前 绞后
JT 16   5.10 1×7 1.70         1.14 143
JT 25   6.36 1×7 2.12         0.733 222
JT 35   7.50 1×7 2.50         0.527 309
JT 50   9.00 1×7 3.00         0.366 445
JT 70 65.81 10.5 1×19 2.10 439 417 0.7 27.45 0.275 599
JT 95 93.27 12.5 1×19 2.50 435 413 0.8 38.54 0.194 849
JT 120 116.99 14 1×19 2.80 432 410 0.9 48.01 0.155 1065
JT 120 119.69 14.21 1×37 2.03 432 410 0.9 48.01 0.150 1092
JT 150 148.07 15.8 1×19 3.15 428 407 1.0 60.21 0.122 1347
JT 150 147.11 15.8 1×37 2.25 438 416 0.8 61.21 0.123 1342
JT 185   17.50 1×37 2.50         0.0995 1650
JT 240   19.95 1×37 2.85         0.0766 2145
JT 300   22.05 1×37 3.15         0.0627 2620
JT 400   19.95 1×61 2.85         0.0465 3510

12年防雷接地铜绞线制造经验 防雷接地纯铜绞线产品专业制造企业

接地铜绞线-硬常用的三种标准结构:

7股绞线结构图 19股绞线结构图 37股绞线结构图
7股绞线结构图 19股绞线结构图 37股绞线结构图



铜绞线产品及包装:

纯铜接地绞线 接地镀锡铜绞线 铜绞线成品包装
纯铜接地绞线 接地镀锡铜绞线 铜绞线成品包装
  • 产品特点:
  • 采用高纯无氧铜杆
  • 特殊绞制工艺
  • 自然状态下端头不松散
  • 产品特点:
  • 表层镀锡,厚度均匀,附着性强
  • 耐腐蚀,焊着性佳
  • 自然状态下端头不松散
  • 包装特点:
  • 包装美观,坚固可靠
  • 有效保护铜绞线产品
  • 周转运输方便
