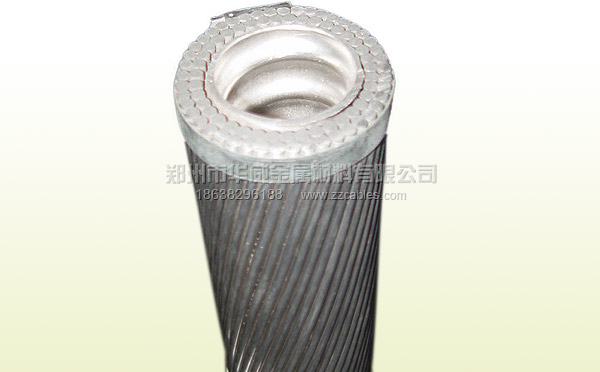

扩径导线
产品类别：新型绞线产品
产品名称：扩径导线
点击次数：
摘要：
扩径导线：镀锌支撑扩径导线。该产品已占据国内的部分市场，参与国家220千伏和500千伏的输电工程。我公司的扩径导线荣获郑州市科技进步三等奖，铝管支撑扩径导线获上海市科技成果二等奖
产品名称：扩径导线
点击次数：
摘要：
扩径导线：镀锌支撑扩径导线。该产品已占据国内的部分市场，参与国家220千伏和500千伏的输电工程。我公司的扩径导线荣获郑州市科技进步三等奖，铝管支撑扩径导线获上海市科技成果二等奖
扩径导线的参数和性能：
扩径导线
扩径导线标准
本产品按照企业Q/SX112-2003标准生产。
扩径导线名称、型号及适用范围
| 名称 | 型号 | 适用范围 |
| 扩径导线 | LGKK | 适于200～500kV电站软母线。 |
| 新型软母线 | LGJK |
扩径导线结构示意图

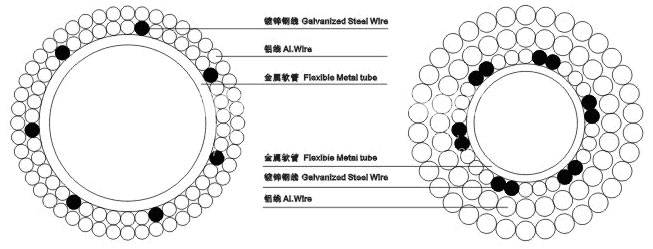

LGKK型扩径导线横截面图(图一)

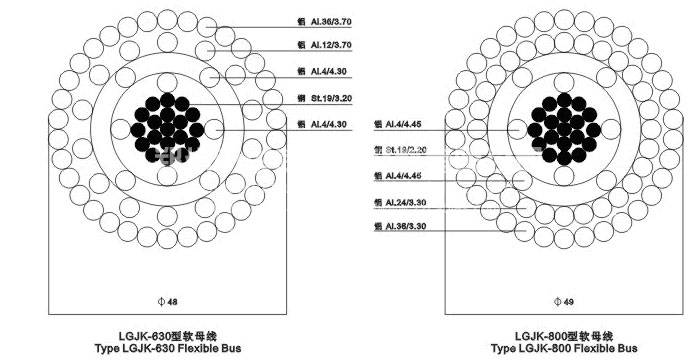

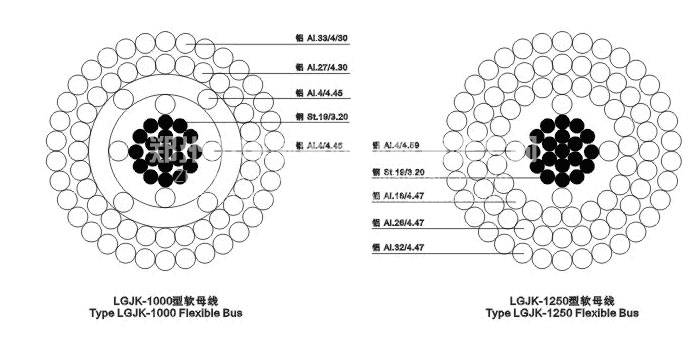

LGJK型扩径导线横截面图(图二)
扩径导线结构及主要技术参数
LGKK型扩径导线
| 型号、规格 | LGKK-587 | LGKK-900 | LGKK-1400 | ||
| 导线外径 (mm) | 51 | 49 | 57 | ||
| 计算截面积 (mm2) |
铝 | 585.7 | 906.4 | 1387.8 | |
| 钢 | 49.5 | 84.83 | 105.0 | ||
| 总计 | 636.2 | 991.23 | 1493.8 | ||
| 导线结构根数/直径 (mm) |
支撑金属软管外径 | 39.0 | 27.0 | 27.0 | |
| 内层 | 铝 | 35/3.0 | 18/3.0 | 15/3.0 | |
| 钢 | 7/3.0 | 12/3.0 | 15/3.0 | ||
| 次内层，铝 | 48/3.0 | 28/4.0 | 28/4.0 | ||
| 次外层，铝 | - | 3/4.0 | 34/4.0 | ||
| 外层，铝 | - | - | 40/4.0 | ||
| 计算总拉断力(kN) 弹性系数(kN/mm2) 线膨胀系数(10-6/℃) 20℃直流电阻(Ω/km) 70℃载流量 (A) 单位重量 (kg/km) |
137 | 205 | 289 | ||
| 71.54 | 58.7 | 58.02 | |||
| 20.6 | 20.4 | 20.8 | |||
| 0.0514 | 0.03317 | 0.02163 | |||
| 750 | 120 | 1290 | |||
| 2711 | 3650 | 5159 | |||
LGJK型新型软母线
| 型号、规格 | LGJK-630 | LGJK-800 | LGJK-1000 | LGJK-1250 | LGJK-1400 | ||
| 导线外径(mm) | 48 | 49 | 51 | 52 | 51 | ||
| 标称截面积(mm2) | 630 | 800 | 1000 | 1250 | 1400 | ||
| 计算截面积(mm2) | 铝 | 535.43 | 613.24 | 1001.40 | 1259.14 | 1399.6 | |
| 钢 | 125.81 | 152.81 | 152.81 | 152.81 | 134.3 | ||
| 总计 | 788.24 | 966.23 | 1154.21 | 1411.95 | 1533.9 | ||
| 导线结构根数/直径 (mm) |
铜丝 | 19/3.2 | 19/3.2 | 19/3.2 | 19/3.2 | 19/3.0 | |
| 内层，铝(支撑层) | 4/4.55 | 4/4.50 | 4/4.35 | 4/4.60 | 13/4.5 | ||
| 次内层，铝(支撑层) | 4/4.55 | 4/4.60 | 4/4.55 | 18/4.47 | 19/4.5 | ||
| 次外层，铝 | 11/3.70 | 24/3.80 | 27/4.30 | 26/4.47 | 25/4.5 | ||
| 外层，铝 | 36/3.70 | 36/3.80 | 33/4.30 | 32/4.47 | 31/4.5 | ||
| 计算总拉断力(kN) 弹性系数(kN/mm2) 线膨胀系数(10-6/℃) 20℃直流电阻(Ω/km) 70℃载流量(A) 单位重量(kg/km) |
228 | 253 | 278 | 313 | 329 | ||
| 67.8 | 64.2 | 61.5 | 58.0 | 53.6 | |||
| 15.5 | 16.2 | 17.7 | 21.5 | 20.4 | |||
| 0.046433 | 0.036179 | 0.029314 | 0.023161 | 0.02133 | |||
| 815 | 904 | 1000 | 1147 | 1160 | |||
| 2994 | 3491 | 4013 | 4713 | 4962 | |||
扩径导线产品使用特性
LGKK型扩径导线的采用镀锌软管涂"FZ903"防蚀脂后支撑扩径，见图一所示；而新型软母线LGJK型则是钢芯上用硬圆铝线采用疏绞方式支撑扩径，见图二所示，两者比较，LGJK有以下优点：
1、LGJK型系列导线中没有金属软管，导线的原材料费用比LGKK型系列导线低。
2、LGJK型系列导线的使用寿命LGKK型系列导线长。因为LGJK型导线的使用寿命取决于镀锌钢丝，而LGKK型导线的使用寿命取决于金属软管，镀锌金属软管壁薄，且耐腐性与导性中的铝线、钢线不匹配。
3、LGJK型导线的隐患比LGKK型导线少，有利于电站安全运行。电站用软母线在使用时采用"T"型压接易造成金属软管压扁、压破，严重时会造成导线积水。成为导线运行时的严重隐患；而LGJK型导线的钢芯强度高，难于压扁压破，无此隐患。 4、LGJK型系列母线可适用于变电站中各级回路载流的需要，能增加电站设计的灵活性，尤其LGJK型大截面导线外径较大，更适合海拔电站使用，而LGKK型导线则不具备上述优点。
5、LGJK型系列母线外层铝线排布均匀紧密，具有良好的抗电干扰及减少电晕损失的优点；而LGKK型系列导线由于金属软管外径偏差较大，必须导致导线结构不稳定或产生松股，凸线等现象,从而降低导线的电性能。
6、LGJK型系列软母线的长期使用温度为80℃。80℃时载流量可提高20%以上，因而产品经济效益较好。
7、LGKK型导线在绞制生产时，因金属软管短，焊接次数多，因而软管强度不高，且外径偏差大，造成产品合格率低，制造时劳动强度大；而LGJK型系列软母线在绞制时操作相对简单，可保证产品质量的稳定性。
