TJ150硬铜绞线37根单线裸铜绞线的技术标准是什么?

来源:admin 发布日期:2018-11-27 09:23 浏览:

TJ150硬铜绞线,也叫裸铜绞线。型号中的“TJ”表示硬铜绞线,后面加上裸铜绞线的平方数,这就是国家标准中所规定的正确表示方法。

TJ150的技术参数

华威金属作为专业的铜绞线厂家,生产供应的TJ150型硬铜绞线采用含铜99.99%的高纯无氧铜杆拉丝绞合而成,直径2.25mm的裸铜丝绞合而成,绞合结构是:1×37;计算截面积是147.11平方毫米;成品线外径是15.8mm,在20℃的标准环境中,1000米TJ150硬铜绞线的电阻不小于0.1230Ω,即0.1230Ω/km;成品绞线拉断力不应小于61.21kN。

TJ-150每米重量和每吨米数:

TJ150硬铜绞线的单位重量(理论重量)是1342kg/km,表示1000米的150平方硬铜绞线的重量是1342kg,根据这个比重算出来1吨TJ150型号的硬铜绞线有745.16米,1kg大约有0.75米。

若您需要了解150平方硬铜绞线的价格是多少的信息,请联系我们的客服人员,我们会为您提供当天准确,优惠的TJ150裸铜绞线报价。

150平方硬铜绞线结构图

TJ150硬铜绞线1×37结构图
                           37股硬铜绞线的绞合结构:37(1+6+12+18)

150平方硬铜绞线的标准表示方法

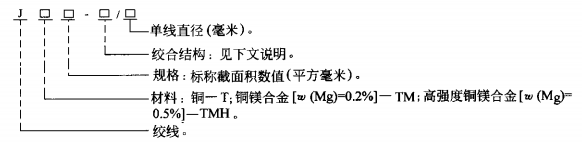

裸铜绞线用什么符号和字母表示?

标称截面积为150mm²、单线37根、单线直径2.25mm的铜绞线(同心层绞)表示为:TJ150 ─ 1×37/2.25 TB/T 3111-2005

产品规格型号的标记以规格、绞合结构、材料名称、“绞线”型号及本标准号组成。

TJ150硬铜绞线标准总结:

  • 标称面积:150mm²

  • 计算截面:147.11mm²

  • 计算外径:15.8mm

  • 结构:1×37

  • 单线直径:2.25mm

  • 拉 断 力:61.21KN

  • 直流电阻:0.1230Ω

  • 单位质量:1342kg/km

绞线的两种绞合结构

铜及铜合金绞线按铜及其合金元素不同含量分类,各类中按截面积分又有不同规格。产品型号用下列形式表示。

同心层绞,用“1×构成绞线的单线根数”表示;

复绞,用构成绞线的股线数和构成股线的单线根数表示,中间用“×”分开;复绞的股层间用“+”分开,并用圆括号括起,前者为内层,后者为外层。

TJ150规格、结构尺寸及性能

型号载面积mm2计算外径mm结构单丝直径mm单丝绞线(计算值)
标称计算抗拉强度MPa不小于伸长率%不小于拉断力Kn不小于20℃直流电阻不小于Ω/km单位质量kg/km
绞前绞后
JT7065.8110.51×192.104394170.727.450.275599
JT9593.2712.51×192.504354130.838.540.194849
JT120116.99141×192.804324100.948.010.1551065
JT120119.6914.211×372.034324100.948.010.1501092
JT150148.0715.81×193.154284071.060.210.1221347
JT150147.1115.81×372.254384160.861.210.1231342

TJ150裸铜绞线对使用原材料的要求:

铜绞线用单线应采用GB/T 3953—1983中的TYT型特硬圆铜线制造。

铜合金绞线所用铜合金化学主要成分范围见下表。

材料代号ω(Cu)ω(Mg)其他杂质总和,不大于
TM余量0.1~0.30.30
TMH余量0.3~0.50.30

华威金属TJ150裸铜绞线交货标准和生产要求:

  • TJ150绞制生产要求:

  • 绞线各相邻层的绞向应相反,最外层绞向为右向。

  • 绞线的绞合节径比应符合下表的规定。任一绞层的节径比应不大于相邻内层的节径比。

  • TJ150接头要求

  • 绞制过程中,单线根数为7根的绞线,单线不允许有接头。

  • 绞制过程中,单线根数大于或等于19根的绞线,单线允许有接头。在同一单线或整根绞线中,任何两个接头间的距离,各内层不小于15m,最外层不小于200m,但接头总数不应超过3个。

  • 绞制过程中,单线的接头应采用冷压焊。焊后接头处应修磨圆整,使其直径等于原单线直径,而且不应弯折。

华威金属生产的TJ150裸铜绞线和普通青铜绞线的区别

华威金属是国内知名的铁道部合作的铜绞线生产厂家,生产的裸铜绞线全部采用99.99%高纯度无氧紫铜杆为原料,导电率等性能高于青铜绞线,产品质量优于国家标准及铁道部标准,不拿青铜绞线以次充优。

国内金属市场铜价每天都在变动,我们可以为您提供及时准确的TJ150铜绞线价格。

TJ150裸铜绞线适用的TB/T 3111-2005标准中用到的术语和定义

  • 绞线stranded conductor

  • 传输电流并(或)承受一定张力的材料,由多根非绝缘单线或股线绞合在一起制成。

  • 同心层绞绞线 concentric-lay-stranded conductor

  • 在一根中心线周围螺旋绞上一层或多层单线组成的导线,其相邻层绞向相反。

  • 同心股线 concentric strand

  • 复绞绞线中的一个元件,每个元件由一组同心绞合的单线构成。

TJ150的国家标准

遵循TB/T 3111-2005的标准,您可以下载查看此标准

华威金属材料有限公司作为业内知名的TJ150裸铜绞线生产厂家及供应商,自1990年建厂以来,一直致力于各型号裸铜绞线的研发和生产工作,成品绞线严格按照国家标准生产,质量稳定可靠。
