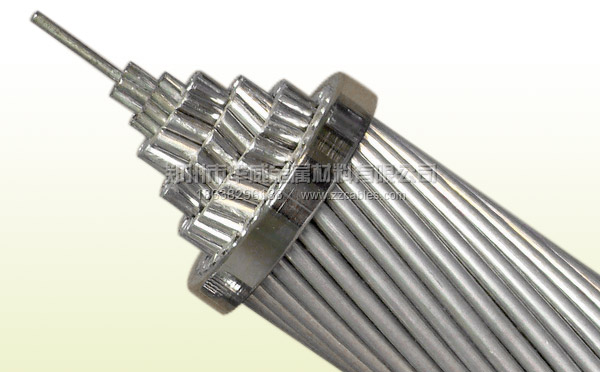

稀土钢芯铝绞线

产品类别:钢芯铝绞线
产品名称:稀土钢芯铝绞线
点击次数:
摘要:
稀土钢芯铝绞线就是稀土钢芯铝架空导线。稀土钢芯铝绞线主要用于电力电网输变电线路,目前已是电力系统解决沿海地区输变电线路的主要选择产品。

稀土钢芯铝绞线的参数和性能:

稀土钢芯铝绞线和钢芯铝绞线的区别

稀土钢芯铝绞线和钢芯铝绞线的区别在于稀土钢芯铝绞线的钢芯中加入了稀土材料,使钢芯耐大气腐蚀强度明显提高,钢芯铝绞线抗疲劳性能明显提高,预计寿命提高1倍以上,而产品成本与普通钢芯铝绞线相比基本没有变化

稀土钢芯铝绞线表示方法

稀土钢芯铝绞线采用的是GB 1179-1999的标准,产品用型号、规格及本标准编号表示。

标称截面为铝300mm2,钢50 mm2的稀土钢芯铝绞线,表示为:
LGJX-300/50 GB 1179-1999

稀土钢芯铝绞线材料

镀锌钢丝应符合GB3428—82《钢芯铝绞线用镀锌钢丝》的规定。

稀土钢芯铝绞线结构

稀土钢芯铝绞线中铝线和钢丝的根数和标称直径应符合下表(规格)的规定。
任一绞层铝线或钢丝的节径比应分别不大于其相邻内层的节径比。
相邻层的绞向应相反,铝绞最外层为右向。

稀土钢芯铝绞线的规格

标称截面
铝/钢
mm2
结构根数/直径 mm 计算截面mm2 外径 mm 直流电阻 不大于Ω/km 计算拉断力
N
计算重量kg/km 交货长度 不小于 m
总计
10/2 6/1. 50 1/1.50 10.60 1.77 12.37 4.50 2.706 4120 42.9 3000
16/3 6/1.85 1/1.85 16.13 2.69 18.82 5.55 1.779 6130 65.2 3000
25/4 6/2.32 1/2.32 25.36 4.23 29.59 6.96 1.131 9290 102.6 3000
35/6 6/2.72 1/2.72 34.86 5.81 40.67 8.16 0.8230 12630 141.0 3000
50/8 6/3.20 1/3.20 48.25 8.04 56.29 9.60 0.5946 16870 195.1 2000
50/30 12/2.32 7/2.32 50.73 29.59 80.32 11.60 0.5692 42620 372.0 3000
70/10 6/3.80 1/3.80 68.05 11.34 79.39 11.40 0.4217 23390 275.2 2000
70/40 12/2.72 7/2.72 69.73 40.67 110.40 13.60 0.4141 58300 511.3 2000
95/15 26/2.15 7/1.67 94.39 15.33 109.72 13.61 0.3058 35000 380.8 2000
95/20 7/4.16 7/1.85 95.14 18.82 113.96 13.87 0.3019 37200 408.9 2000
95/55 12/3.20 7/3.20 96.51 56.30 152.81 16.00 0.2992 78110 707.7 2000
120/7 18/2.90 1/2.90 118.89 6.61 125.50 14.50 0.2422 27570 379.0 2000
120/20 26/2.38 7/1.85 115.67 18.82 134.49 15.07 0.2496 41000 466.8 2000
120/25 7/4.72 7/2.10 122.48 24.25 149.73 15.74 0.2345 47880 526.6 2000
120/70 12/3.60 7/3.60 122.15 71.25 193.40 18.00 0.2364 98370 895. 6 2000
150/8 18/3.20 1/3.20 144.76 8.04 152.80 16.00 0.1989 32860 461.4 2000
150/20 24/2.78 7/1.85 145.68 18.82 164.50 16.67 0.1980 46630 549.4 2000
150/25 26/2.70 7/2.10 148.86 24.25 173.11 17.10 0.1939 54110 601.0 2000
150/35 30/2.50 7/2.50 147.26 34.36 181.62 17.50 0.1962 65020 676.2 2000
185/10 18/3.60 1/3.60 183.22 10.18 193.40 18.00 0.1572 40880 584.0 2000
185/25 24/3.15 7/2.10 187.04 24.25 211.29 18.90 0.1542 59420 706.1 2000
185/30 26/2.98 7/2.32 181.34 29.59 210.93 18.88 0.1592 64320 732.6 2000
185/45 30/2.80 7/2.80 184.73 43.10 227.83 19.60 0.1564 80190 848.2 2000
210/10 18/3.80 1/3.80 204.14 11.34 215.48 19.00 0.1411 45140 650.7 2000
210/25 24/3.33 7/2.22 209.02 27.10 236.12 19.98 0.1380 65990 789.1 2000
210/35 26/3.22 7/2.50 211.73 34.36 246.09 20.38 0.1363 74250 853.9 2000
210/50 30/2.98 7/2.98 209.24 48.82 258.06 20.86 0.1381 90830 960.8 2000
240/30 24/3.60 7/2.40 244.29 31.67 275.96 21.60 0.1181 75620 922.2 2000
240/40 26/3.42 7/2.66 238.85 38.90 277.75 21.66 0.1209 83370 964.3 2000
240/55 30/3.20 7/3.20 241.27 56.30 297.57 22.40 0.1198 102100 1108 2000
300/15 42/3.00 7/1.67 296.88 15.33 312.21 23.01 0.09724 68060 939.8 2000
300/20 45/2.93 7/1.95 303.42 20.91 324.33 23.43 0.09520 75680 1002 2000
300/25 48/2.85 7/2.22 306.21 27.10 333.31 23.76 0.09433 83410 1058 2000
300/40 24/3.99 7/2.66 300.92 38.90 338.99 23.94 0.09614 92220 1133 2000
300/50 26/3.83 7/2.98 299.54 48.82 348.36 24.26 0.09636 103400 1210 2000
300/70 30/3.60 7/3.60 305.36 71.25 376.61 25.20 0.09463 128000 1402 2000
400/20 42/3.51 7/1.95 406.40 20.91 427.31 26.91 0.07104 88850 1286 1500
400/25 45/3.33 7/2.22 391.91 27.10 419.01 26.64 0.07370 95940 1295 1500
400/35 48/3.22 7/2.50 390.88 34.36 425.24 26.82 0.07389 103900 1349 1500
400/50 54/3.07 7/3.07 399.73 51.82 451.55 27.63 0. 07232 123400 1511 1500
400/65 26/4.42 7/3.44 398.94 65.06 464.00 28.00 0.07236 135200 1611 1500
400/95 30/4.16 19/2.50 407.75 93.27 501.02 29.14 0.07087 171300 1860 1500
500/35 45/3.75 7/2.50 497.01 34.36 531.37 30.00 0.05812 119500 1642 1500
500/45 48/3.60 7/2.80 488.58 43.10 531.68 30.00 0.05912 128100 1688 1500
500/65 54/3.44 7/3.44 501.88 65.06 566.94 30.96 0.05760 154000 1897 1500
630/45 45/4.20 7/2.80 623.45 43.10 666.55 33.60 0.04633 148700 2060 1200
630/55 48/4.12 7/3.20 639.92 56.30 696.22 34.32 0.04514 164400 2209 1200
630/80 54/3.87 19/2.32 635.19 80.32 715.51 34.82 0.04551 192900 2388 1200
800/55 45/4.80 7/3.20 814.30 56.30 870.60 38.40 0.03547 191500 2690 1000
800/70 48/4.63 7/3.60 808.15 71.25 879.40 38.58 0.03574 207000 2791 1000
800/100 54/4. 33 19/2. 60 795.17 100.88 896.05 38.98 0. 03635 241100 2991 1000

稀土钢芯铝绞线绞合节径比

结构元件 绞层 节径比
最小 最大
钢芯 6根层 13 28
12根层 12 24
铝芯 内层 10 17
邻外层 10 16
夕卜层 10 14
