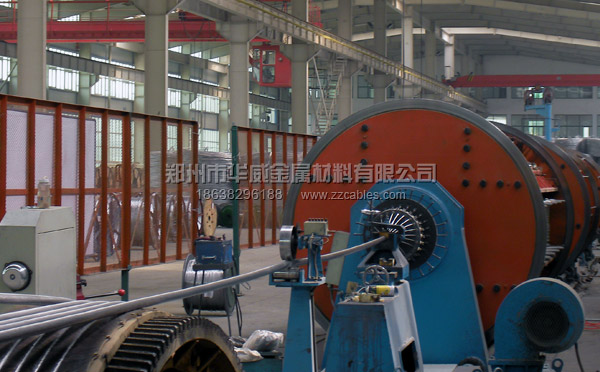

上海鸿得利84盘630框绞机
设备名称:上海鸿得利84盘630框绞机
查看次数:
查看次数:
上海鸿得利84盘630框绞机
84盘630框绞机主要用于生产大长度裸铝线、裸铜线以及钢芯铝绞线的扇形导体绞制紧压,圆形导体绞合拉制紧压及于成形紧压,并配置分段非金属带绕包装置。
84盘630框绞机的特点是:线盘分装在绞笼四周成四等分,集中上盘方便,定位正确可靠、设备钢性强度高、整体性能好、转动惯量小、运行速度高。该设备采用36级变速牙箱传动,采用双主动、双牵引装置,牵引力可达12T.分线轮采用自然分线,避免线芯在绞合过程中擦毛,设备放线张力采用气张力控制,确保线盘满盘与空盘时张力均匀并设有自动断线停车装置,可直接控制到每个线盘,当断线,线盘停转时主机自动停车。本设备能确保绞制紧压系数在90%以上的630mm2铜芯紧压线芯,适用于大长度,大截面交联电缆的生产。
主要用于扇形导体,圆形导体绞合、紧压、拉制、分割导体线芯的预扭紧压等。
1. 线盘装卡分整体集中上下线盘、电动蜗轮式快速夹紧、手动手轮式夹紧。
2. 放线涨力采用机械摩擦,手动调节涨力控制。
3. 本机设有脉冲式单盘断线停车装置或环式断线停车装置。
4. 装有单线预扭装置,绞线不松散。
5. 双轮双主动牵引装置,增强了牵引力。气动压线装置,停车时缆线不松散,绞合节距稳定。
6. 电器系统集中控制,操作方便,运行可靠。
放线架、6、12、18、24、30盘主机、并线模座、紧压装置、牵引装置、收排线架、传动系统及电器系统
