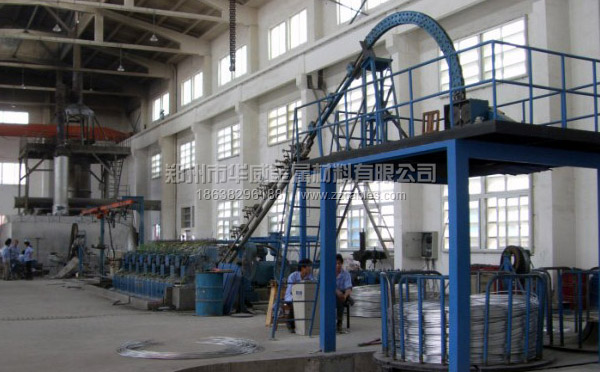

铝及铝合金电工圆杆连铸连轧设备

铝及铝合金电工圆杆连铸连轧设备主要由圆形快速节能铝熔炼炉、在线除气过滤系统、喂丝装置、五轮式连铸机（含浇煲）、滚剪机、单轨式油压剪、主动校直装置、倍频感应加热装置、喂料装置、连轧机系统、铝合金杆冷却润滑系统、双工位铝杆成圈装置、连铸连轧生产线电气控制系统、连轧机润滑油系统、连轧机乳液循环系统等组成。

在线除气过滤系统包括熔体除气装置和过滤装置；除气装置采用单根“U”型硅碳棒外套加热器保护套浸入式加热，温度自动控制；石墨转子为无级调速，加热器和石墨转子可单独液压提升，除气箱有合理的清渣孔。

轧机采用主动喂料，动力从主传动箱输出，由气缸夹紧铸锭，助推喂入1号机架。粗轧部分采用2付Φ255mm两辊式机架，立辊1付，平辊1付，精轧部分采用12付φ255mm三辊Y型机架，分上下传动，交替布置。传动牙箱于机架连接处均有安全齿形联轴节，当轧制过程中发生过载时，则安全联轴节中的剪切销被剪断，以保护传动牙箱中齿轮和轴。每付机架前后分别装有进出口导位。机架间设有堆杆检测停车装置。
