TJ120硬铜绞线1*19股的技术标准是什么?

来源:admin 发布日期:2018-11-16 09:17 浏览:

TJ120硬铜绞线,也叫裸铜绞线。型号中的“TJ”表示硬铜绞线,后面加上裸铜绞线的平方数,这就是国家标准中所规定的正确表示方法。

TJ120的技术参数

华威金属作为专业的铜绞线厂家,生产供应的TJ120型硬铜绞线采用含铜99.99%的高纯无氧铜杆拉丝绞合而成,直径2.8mm的裸铜丝绞合而成,绞合结构是:1×19;计算截面积是116.99平方毫米;成品线外径是14mm,在20℃的标准环境中,1000米TJ120硬铜绞线的电阻不小于0.1550Ω,即0.1550Ω/km;成品绞线拉断力不应小于48.01kN。

TJ-120每米重量和每吨米数:

TJ120硬铜绞线的单位重量(理论重量)是1065kg/km,表示1000米的120平方硬铜绞线的重量是1065kg,根据这个比重算出来1吨TJ120型号的硬铜绞线有938.97米,1kg大约有0.94米。

若您需要了解120平方硬铜绞线的价格是多少的信息,请联系我们的客服人员,我们会为您提供当天准确,优惠的TJ120裸铜绞线报价。

120平方硬铜绞线结构图

TJ120硬铜绞线1×19结构图
19股硬铜绞线的绞合结构:19(1+6+12)

120平方硬铜绞线的标准表示方法

裸铜绞线用什么符号和字母表示?

标称截面积为120mm²、单线19根、单线直径2.8mm的铜绞线(同心层绞)表示为:TJ120 ─ 1×19/2.8 TB/T 3111-2005

产品规格型号的标记以规格、绞合结构、材料名称、“绞线”型号及本标准号组成。

TJ120硬铜绞线标准总结:

  • 标称面积:120mm²
  • 计算截面:116.99mm²
  • 计算外径:14mm
  • 结构:1×19
  • 单线直径:2.8mm
  • 拉 断 力:48.01KN
  • 直流电阻:0.1550Ω
  • 单位质量:1065kg/km

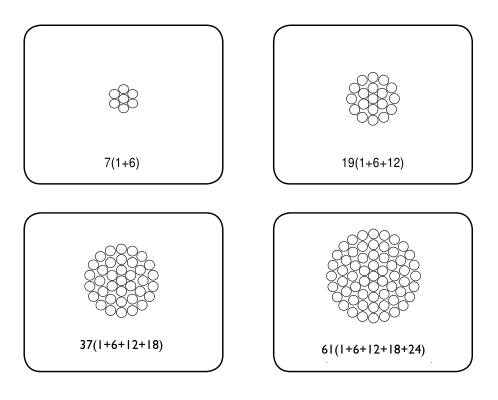

绞线的两种绞合结构

铜及铜合金绞线按铜及其合金元素不同含量分类,各类中按截面积分又有不同规格。产品型号用下列形式表示。

铜绞线表示方法

同心层绞,用“1×构成绞线的单线根数”表示;

复绞,用构成绞线的股线数和构成股线的单线根数表示,中间用“×”分开;复绞的股层间用“+”分开,并用圆括号括起,前者为内层,后者为外层。

TJ120规格、结构尺寸及性能

型号 载面积mm2 计算外径mm 结构 单丝直径mm 单丝 绞线(计算值)
标称 计算 抗拉强度MPa不小于 伸长率%不小于 拉断力Kn不小于 20℃直流电阻不小于Ω/km 单位质量kg/km
绞前 绞后
JT 70 65.81 10.5 1×19 2.10 439 417 0.7 27.45 0.275 599
JT 95 93.27 12.5 1×19 2.50 435 413 0.8 38.54 0.194 849
JT 120 116.99 14 1×19 2.80 432 410 0.9 48.01 0.155 1065
JT 120 119.69 14.21 1×37 2.03 432 410 0.9 48.01 0.150 1092
JT 150 148.07 15.8 1×19 3.15 428 407 1.0 60.21 0.122 1347
JT 150 147.11 15.8 1×37 2.25 438 416 0.8 61.21 0.123 1342



TJ120裸铜绞线对使用原材料的要求:

铜绞线用单线应采用GB/T 3953—1983中的TYT型特硬圆铜线制造。

铜合金绞线所用铜合金化学主要成分范围见下表。

材料代号 ω(Cu) ω(Mg) 其他杂质总和,不大于
TM 余量 0.1~0.3 0.30
TMH 余量 0.3~0.5 0.30

华威金属TJ120裸铜绞线交货标准和生产要求:

华威金属生产的TJ120裸铜绞线和普通青铜绞线的区别

华威金属是国内知名的铁道部合作的铜绞线生产厂家,生产的裸铜绞线全部采用99.99%高纯度无氧紫铜杆为原料,导电率等性能高于青铜绞线,产品质量优于国家标准及铁道部标准,不拿青铜绞线以次充优。

国内金属市场铜价每天都在变动,我们可以为您提供及时准确的TJ120铜绞线价格。

TJ120裸铜绞线适用的TB/T 3111-2005标准中用到的术语和定义

绞向 direction of lay
一层单线或股线的扭绞方向,即从离开观察者的运动方向。右向为顺时针方向,左向为逆时针方向。另一种定义:右向即当绞线垂直放置时,单线或股线符合英文字母Z中间部分的方向;左向即当绞线垂直放置时,单线符合英文字母S中间部分的方向。
单线 single conducting wire
具有规定圆截面的拉制金属线。
同心股线 concentric strand
复绞绞线中的一个元件,每个元件由一组同心绞合的单线构成。

TJ120的国家标准

遵循TB/T 3111-2005的标准,您可以下载查看此标准

华威金属材料有限公司作为业内知名的TJ120裸铜绞线生产厂家及供应商,自1990年建厂以来,一直致力于各型号裸铜绞线的研发和生产工作,成品绞线严格按照国家标准生产,质量稳定可靠。TJ120铜绞线产品广泛用于铁路项目,高铁项目,风电站项目,水电站项目,也可用于建筑项目中,我们将为您提供及时的120平方裸铜绞线报价信息和最详细的参数信息。
