铜杆联轧机孔型设计程序

来源:admin 发布日期:2012-10-27 17:45 浏览:

铜杆联轧机孔型设计程序

平立二辊联轧机箱一椭一圆孔型体系设计。联轧的头两道可采用较大的减缩平轧制,故用箱式孔型为宜。头两道的延伸系数采用1.50到1.55之间,道可比道略小。孔型可采用常用箱式结构。一般,道为扁、道为方。从第三道起,采用椭一圆体系,其设计程序如下:

用平均延伸系数P平均法确定轧制道数。当联轧机的传动比i为1.31时,取从平均=1.31时,将道截面1007mm2的方锭轧成(J)9.5mm的圆杆

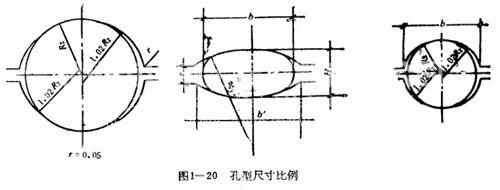

孔型的尺寸比例可如图1-20。

图中只是椭圆轧件的弧半径,b是此弧与轧缝Z的交点间的距离,也是孔型的宽度。

Z是辊缝(轧缝),根据经验数据选取。

孔型尺寸比例
孔型尺寸比例
