铜液浇铸中的液位控制系统
铜液浇铸中的液位控制系统:
液位控制有多种方法,发展比较完善的首推AMPS 系统,即金属浇注自动控制系统(Automatic Metal Pauring System),它适用于轮铸式铸锭的全面控制。

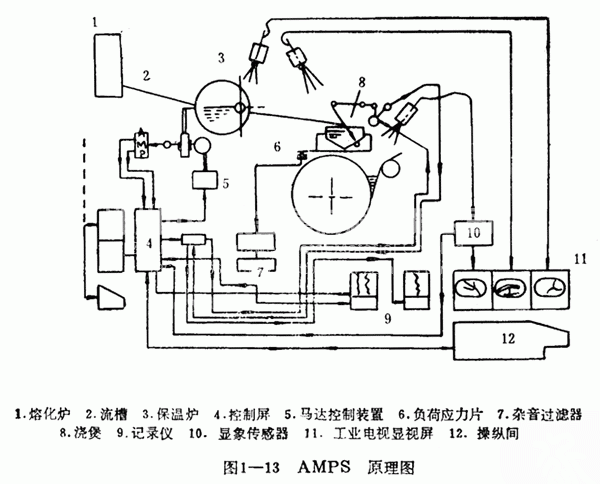

该系统采用了电视显象和自动控制原理,采用取样液谷 (铸轮与钢带间的三角区)面的水平信息,来控制前炉及浇煲的供热流景,实现金属浇注的全面自动控制。AMPS的原理和方框图分别如图1-13和图1-14
通过工业电视将浇注部位的铸轮、浇嘴、铜液和钢带压轮的图象显示在屏幕上。电视屏幕分为480个格子,在其中用五个发亮点标定铜液的位置,两个参考发亮点分别位于明区和暗区,即:
(a)选定的发亮区——铜液的浇注流处I
(b)选定的发暗区——钢带压轮部位。
这两个参考点可以对比铜液进入结晶轮的位置,确定结晶轮上的液位。

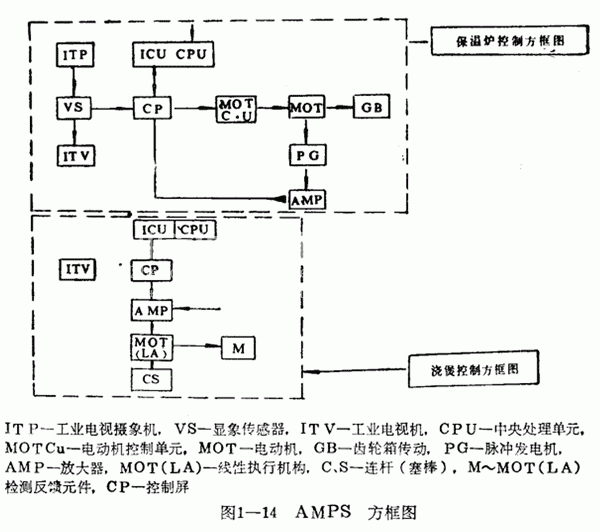

AMPS的动作原理(如图114):由两个自动反馈系统来控制液位,其一为保温炉控制;信号由显象传感器vs(vedeo sensor)取得,送到控制屏(cp),经计算机处理后, 再送到电动机控制单元(C.U),驱动电动机,带动保温炉倾炉机构转动;与电动机同轴的脉冲发电机(PG)输出反馈信号,经放大器(AMP)放大后,送给控制屏(CP)再调整,成为一个闭环自动调解系统。另一为浇煲控制系统。铸机液面位罝高低的信号经过计算机处理,通过控制屏CP)放大后,驱动线性执行机构 (LA),带动连杆升降塞棒(CS),以调节流量,再通过电动执行机构的检测元件(M)反馈信号给放大器再执行调节,成为另一个闭环自动调节系统。

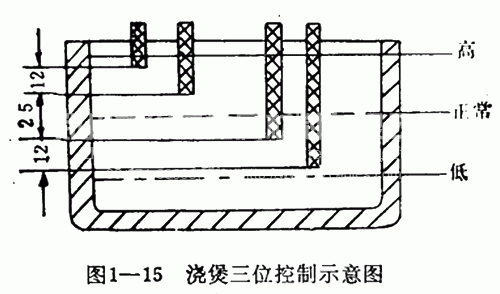

此外,美国的SCR系统在浇煲中设有四个探针检测高位、低位和正常液位(见图 1-15) , (CP)有16个检测点,每秒钟可以自校30次,通过巡回自校本机的程序和逻辑运算,可以即时发现运行中的错误,例如液位信号因探针腐蚀而发生错误等等。
CCR系统的双轮铸机和SCR铸机的原理基本相同。SCR铸机与CCR铸机的主要区别在于SCR铸机把CCR铸机的上钢带牵引轮改为四个较小的钢带张紧轮和转向轮。
